Компактный и надежный гидравлический шинообрабатывающий станок 3 в 1 модели 303U-3-C. Универсальный ручной комплекс для высокоточной резки, пробивки отверстий и гибки медных и алюминиевых электротехнических шин. Идеальный выбор для цехов сборки щитового оборудования (ГРЩ, ВРУ, ЩО). Доступная цена, простое обслуживание, высокая надежность. Узнайте стоимость и технические характеристики на сайте!
Описание оборудования — Многофункциональный шинообрабатывающий станок 303U-3-C
Данная серия профессионального электротехнического оборудования представляет собой универсальный шинообрабатывающий станок, оснащенный тремя независимыми рабочими зонами: модулем точной пробивки отверстий, узлом вертикальной резки (шинорезом) и станцией гибки. Главной конструктивной особенностью модели 303U-3-C является наличие трех гидроцилиндров и трех электродвигателей, что позволяет трем операторам выполнять технологические операции одновременно или последовательно. Регулировка рабочего хода каждого гидроцилиндра осуществляется максимально просто, что существенно сокращает время переналадки и повышает общую производительность цеха. Основное назначение пресса — комплексная обработка медной шины и алюминиевых токоведущих шин различного сечения.
Высокопроизводительный шинообрабатывающий станок 3 в 1 приводится в действие с помощью ручных кнопок управления на панели или выносных педалей. Благодаря этому заготовительные операции — прессование отверстий, рубка без отходов и формовка углов — выполняются быстро и безопасно. Это идеальное технологическое решение для предприятий, выпускающих щитовое оборудование, комплектные трансформаторные подстанции (КТП), вводно-распределительные устройства (ВРУ) и другую электротехническую продукцию высокого и низкого напряжения.
Наш гидравлический комбайн спроектирован на основе лучших мировых аналогов в сфере листообработки и заготовки токоведущих шин. Мобильный электрогидравлический комплекс адаптирован под жесткие условия эксплуатации на сборочных участках и строительных площадках крупных объектов энергетики. Он незаменим при монтаже главных распределительных щитов (ГРЩ) и реализации масштабных проектов в сфере распределения и передачи электроэнергии.
Детализация конструкции и основные узлы станка

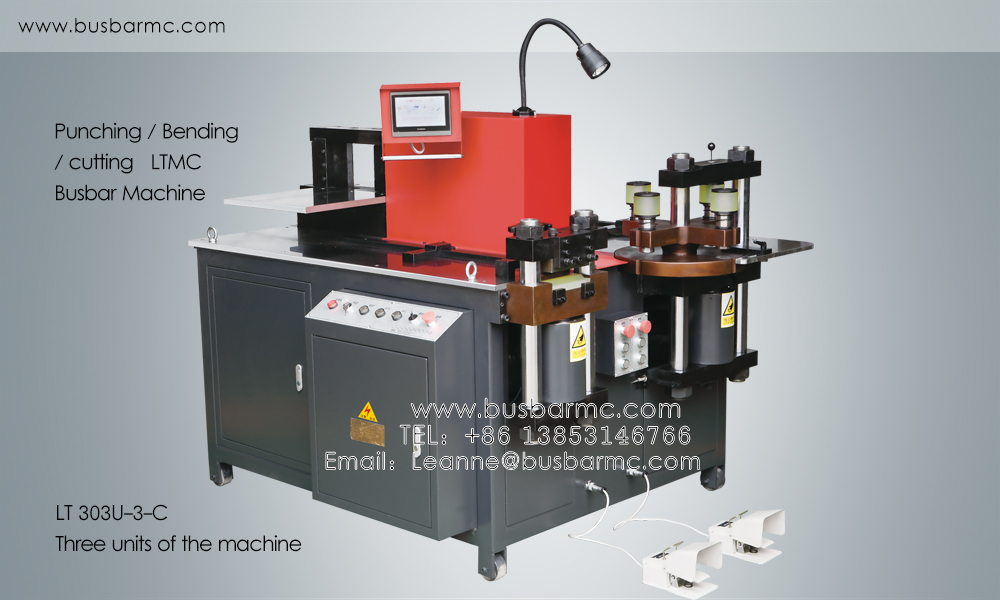

1. Промышленное локальное освещение рабочей зоны (LED лампа)
2. Револьверный модуль пробивки отверстий (матрицы шестипозиционного типа)
3. Измерительная калиброванная линейка узла пробивки
4. Гидравлический цилиндр высокого давления
5. Переключатель контуров / линейный выключатель
6. Ножная выносная педаль управления (ножной выключатель)
7. Модуль вертикальной гильотинной резки (шинорез без заусенцев)
8. Электрошкаф с защитной автоматикой
9. Интегрированный инструментальный ящик для хранения штампов
10. Модуль горизонтальной формовки и гибки (шиногиб)
11. Измерительная линейка упора узла резки
Технические характеристики и параметры моделей 303U-3 и 303U-3-C
| Наименование параметра / Технические характеристики | Модель 303U-3 | Модель 303U-3-C |
|---|---|---|
| Номинальное усилие прессования (кН) | 300 | 300 |
| Диаметр пробиваемых отверстий (мм) | ф4.3～ф25 | ф4.3～ф25 |
| Максимальная толщина обрабатываемой шины (мм) | 12 | 12 |
| Максимальная ширина обрабатываемой шины (мм) | 150 | 150 |
| Максимальная толщина резки/рубки (мм) | 12 | 12 |
| Максимальная ширина резки/рубки (мм) | 150 | 150 |
| Максимальная ширина плоскостной (горизонтальной) гибки (мм) | 150 | 150 |
| Максимальная толщина плоскостной (горизонтальной) гибки (мм) | 12 | 12 |
| Максимальный размер профильной (вертикальной) гибки (мм) | 10×100 | 10×100 |
| Мощность насосной станции / электродвигателей (кВт) | 1×4KW | 3×4KW |
| Габариты рабочего стола станка (мм) | 1650×1050 | 1650×1050 |
| Внешние габаритные размеры станка (мм) | 1720×1220×1220 | 1720×1220×1220 |
| Габаритные размеры транспортировочной упаковки (мм) | 1800×1300×1430 | 1800×1300×1430 |
| Полная масса оборудования (кг) | 1220KG | 1320KG |
Примеры технологических операций и готовых образцов шины

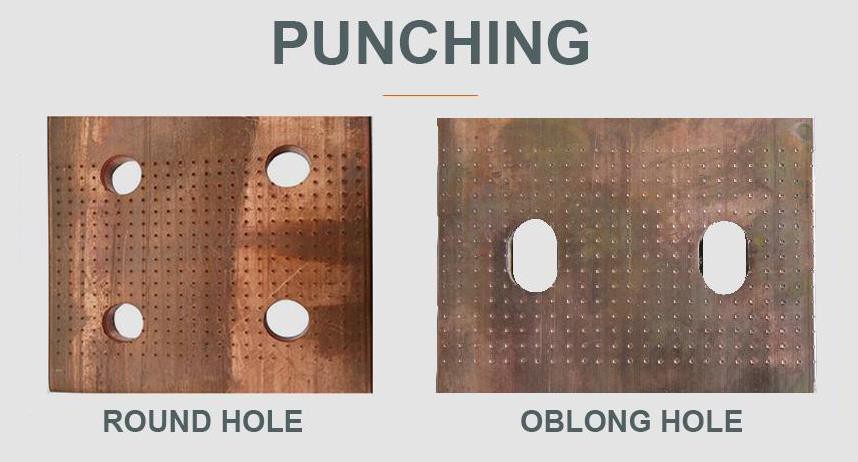

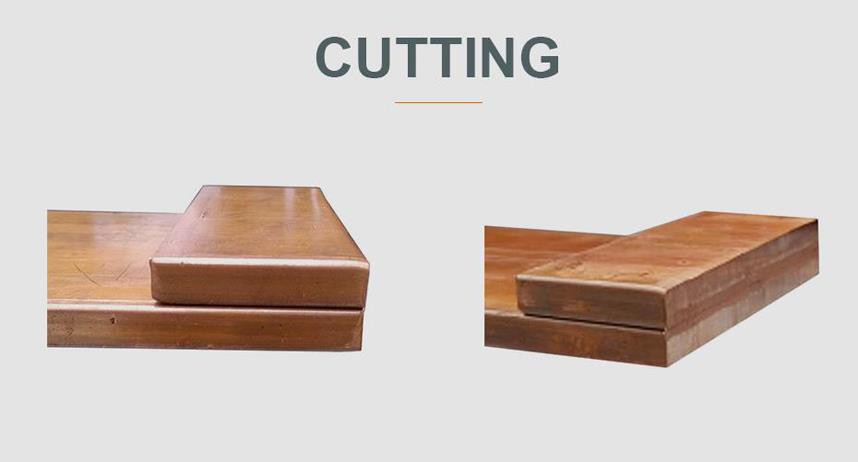

Используя наш многофункциональный гидравлический комбайн, вы можете осуществлять точную пробивку круглых, овальных (продолговатых) и квадратных отверстий под болтовые соединения электротехнических шин в строгом соответствии с требованиями ГОСТ. Револьверная головка исключает осевое смещение пуансона относительно матрицы, продлевая срок службы инструмента.

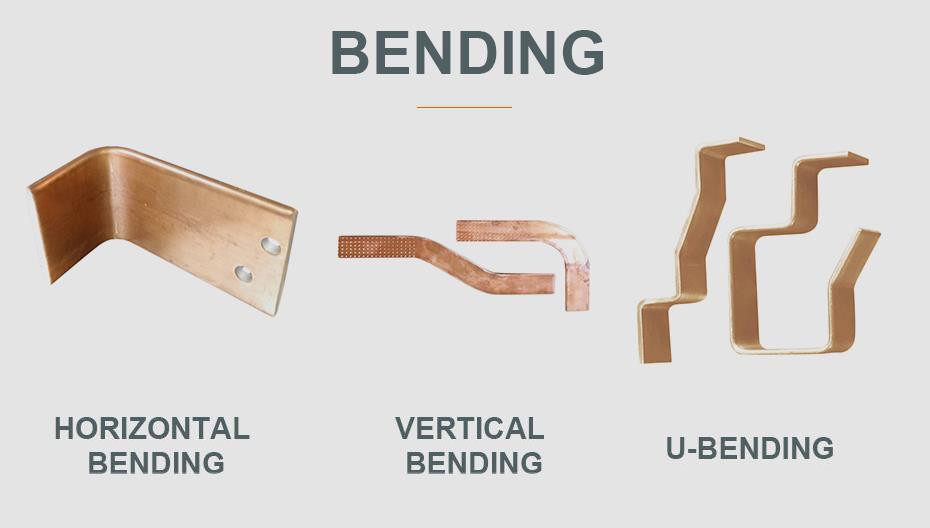

Станция гибки позволяет выполнять плоскостную (горизонтальную) гибку, профильную (вертикальную/ребровую) гибку, а также сложную U-образную формовку для создания компактных ошиновок внутри низковольтных комплектных устройств.

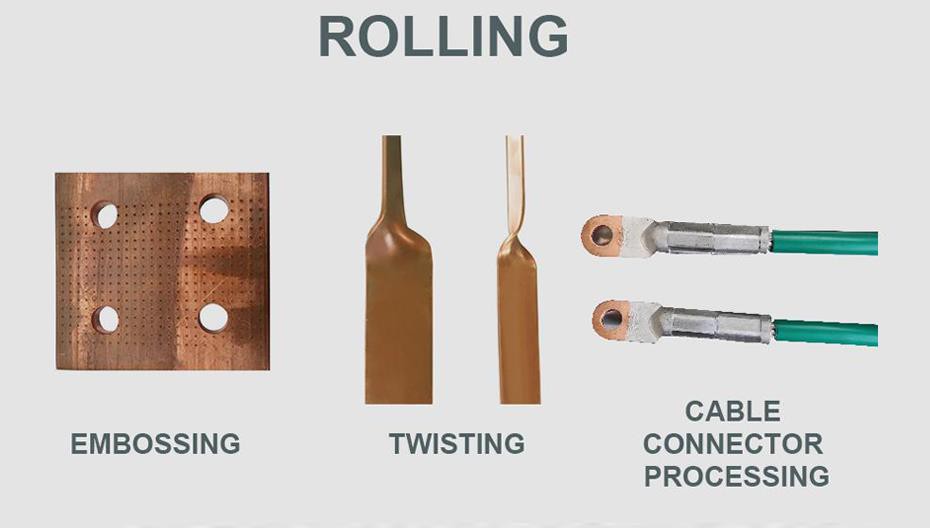

При установке специализированных дополнительных штампов и оснастки станок приобретает функции координатного тиснения (профилирования контактной поверхности), скручивания шины продольно оси (Z-гибка и твист-гибка), а также силовой опрессовки наконечников силового кабеля большого сечения.

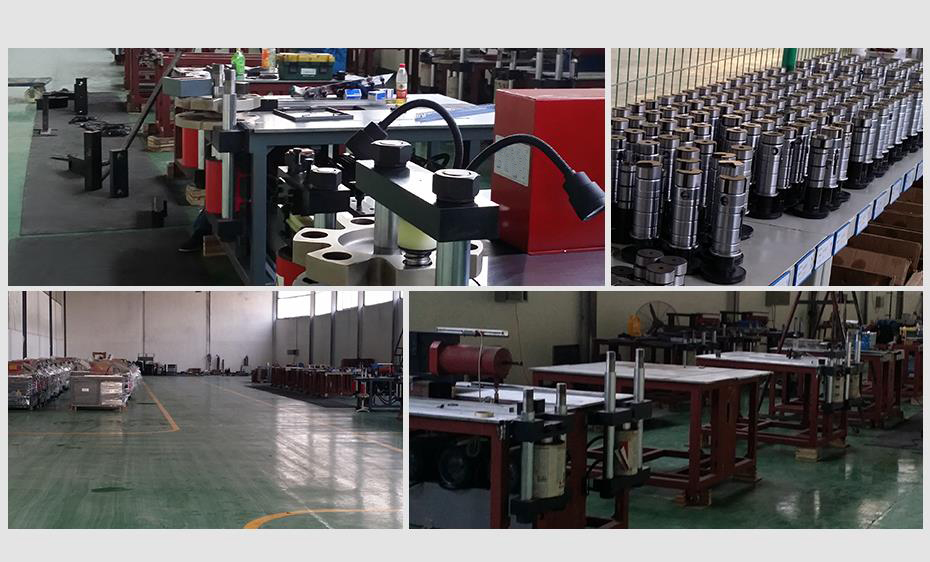

Наше высокотехнологичное производство оборудования

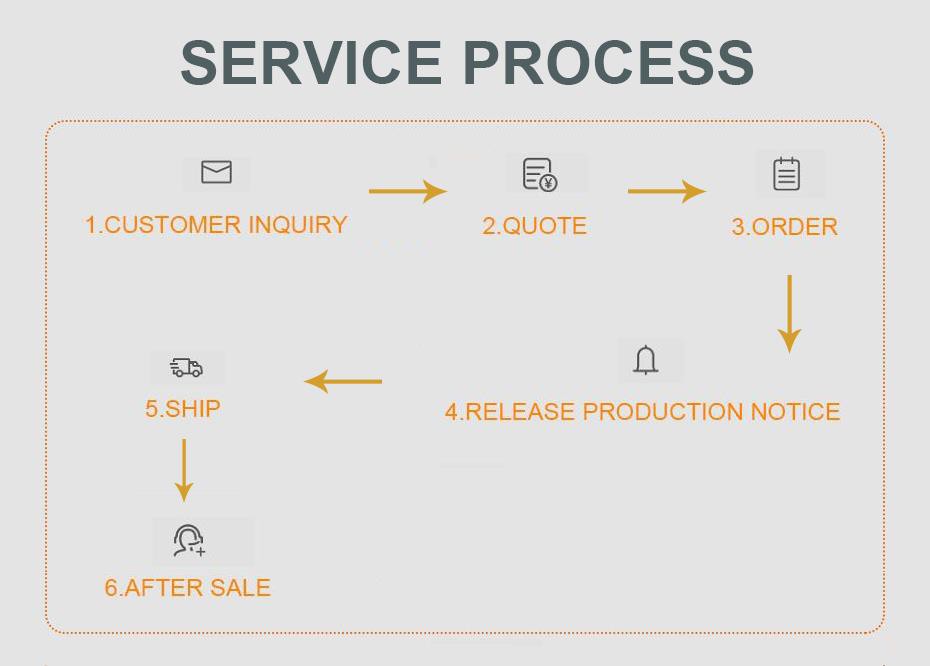

Регламент сервисного обслуживания и техническая поддержка клиентов
Инженеры нашего департамента послепродажного обслуживания осуществляют регулярный мониторинг работы поставленного оборудования, проводят плановые технические консультации, собирают отзывы пользователей и непрерывно внедряют улучшения в конструкцию узлов для обеспечения максимальной отказоустойчивости гидравлических контуров.
Логистика: защитная упаковка и условия поставки

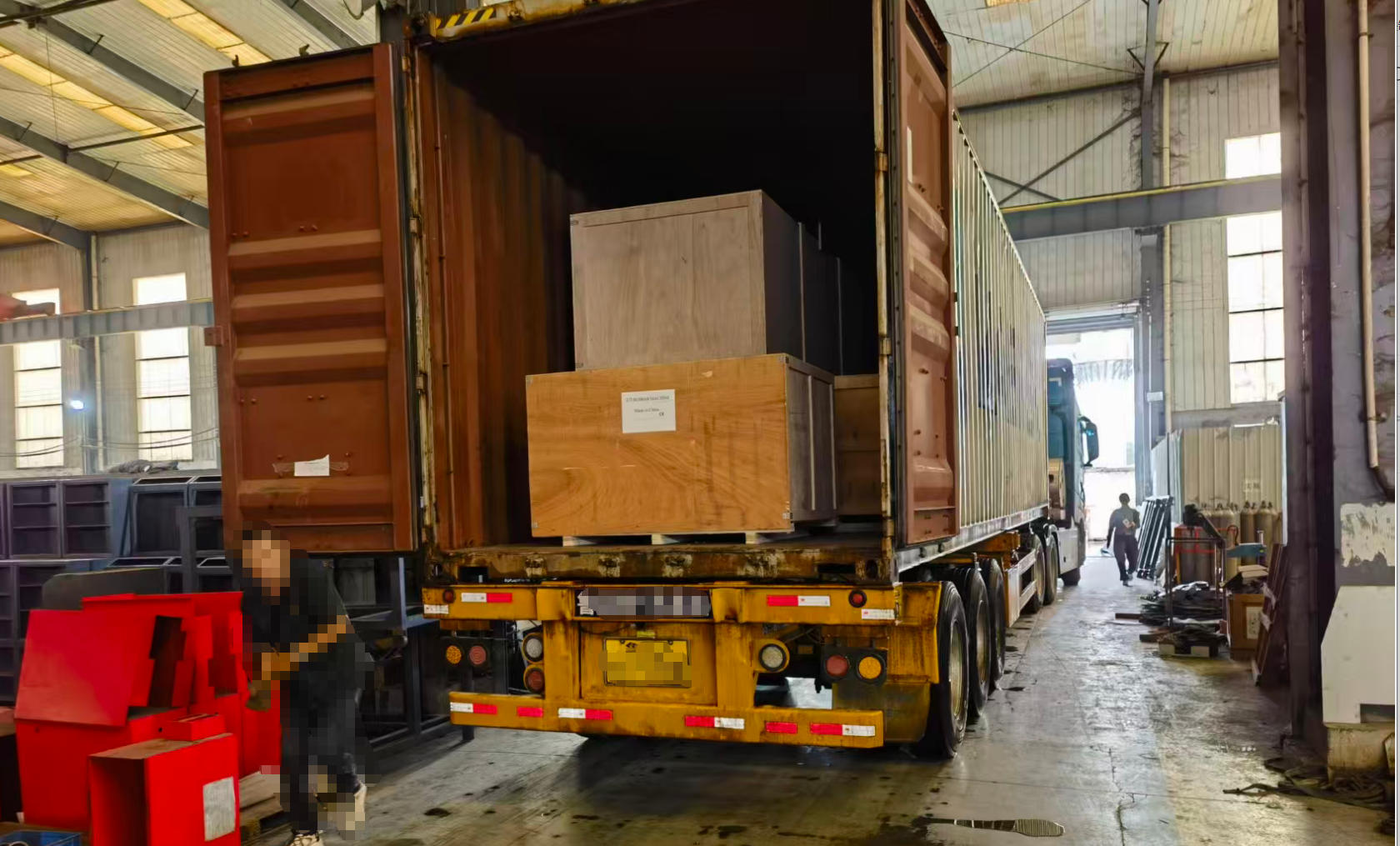

Для предотвращения коррозии элементов гидравлики при морской и сухопутной транспортировке станок проходит консервацию и упаковывается во внутренний водонепроницаемый полимерный кокон, после чего жестко фиксируется в прочном деревянном поддоне-ящике, соответствующем стандартам фитосанитарного контроля международной логистики.
Сертификация и соответствие стандартам менеджмента качества
Внедренная и строго соблюдаемая на предприятии система менеджмента качества ISO9001 является прочным фундаментом долговечности нашего электротехнического оборудования. Стандарты серии ISO9001, разработанные техническим комитетом TC176, представляют собой общепризнанный мировой регламент управления процессами проектирования, сборки и финального тестирования станков под нагрузкой, что гарантирует стабильно высокий ресурс силовой гидравлики.
Видео-презентация: работа трех станций гидравлического пресса 303U-3-C под нагрузкой
Часто задаваемые вопросы по эксплуатации станка 303U-3-C (FAQ):
1. Для каких именно технологических задач разработан станок 303U-3-C?
Гидравлический комбайн модели 303U-3-C спроектирован для комплексной заготовки токоведущих элементов распределительных устройств. Он выполняет три базовые операции: вырубку отверстий (круглых, овальных), поперечную резку без деформации краев и гибку под заданный угол полос из электротехнической меди и алюминия толщиной до 12 мм и шириной до 150 мм. Это базовое оборудование для цехов сборки щитов ЩО, ВРУ, ГРЩ и КСО.
2. В чем ключевое техническое различие между модификациями 303U-3 и 303U-3-C?
Главное различие кроется в гидросистеме и производительности. Модель 303U-3 оснащена одним электродвигателем (4 кВт) и общим гидроконтуром — операции выполняются поочередно. Модель 303U-3-C укомплектована тремя независимыми электродвигателями по 4 кВт каждый и тремя отдельными гидронасосами. Это позволяет трем рабочим одновременно резать, гнуть и пробивать шину на одном станке, полностью исключая взаимное падение давления.
3. Как организовано управление рабочим ходом пуансонов и матриц?
Каждый рабочий узел снабжен индивидуальной выносной педалью управления и дублирующими кнопками на корпусе. Оператор может контролировать подачу давления ногой, освобождая руки для точного позиционирования массивной шины по встроенным калиброванным направляющим линейкам.
4. Каковы преимущества револьверного узла пробивки отверстий?
Узел шинодыра выполнен в виде шестипозиционной зубчатой вращающейся турели. Пуансоны и матрицы разных диаметров уже жестко центрованы в гнездах. Для смены размера отверстия (от 4.3 до 25 мм) достаточно провернуть диск вручную за секунды, что исключает частый демонтаж оснастки и уберегает инструмент от перекоса при замене.
5. Остаются ли отходы и деформация при рубке шины на этой гильотине?
Модуль резки использует вертикальный гильотинный принцип со специальной геометрией плоского ножа. Рубка происходит ровно под углом 90 градусов за один проход без образования стружки, замятия кромок и заусенцев. Торцевая плоскость заготовки не требует последующего фрезерования перед монтажом в зажим.
6. Насколько данная установка мобильна в условиях сборочного цеха?
Несмотря на солидный конструктивный вес в 1320 кг (обуславливающий жесткость станины), станок смонтирован на мощном стальном основании с четырьмя промышленными поворотными колесными опорами (стопорами). Его можно легко перемещать силами двух рабочих по ровному полу цеха непосредственно к месту сборки крупных шкафов.
7. Какое гидравлическое масло рекомендуется заливать и каков объем маслобака?
Рекомендуется использовать качественное всесезонное минеральное гидравлическое масло класса вязкости ISO VG 46 (или отечественные аналоги вроде МГЕ-46В) для стабильной работы клапанов распределителей. Полная замена масла проводится раз в год при интенсивной эксплуатации.
8. Возможно ли изготовление нестандартных матриц под прямоугольные отверстия или наконечники?
Да, конструкция посадочных мест позволяет устанавливать кастомную оснастку. Мы поставляем по запросу пуансон-матрицы для пробивки квадратных и прямоугольных пазов, матрицы для формовки рельефного проката, ребер жесткости и нестандартных радиусов изгиба полосы под требования КБ заказчика.
