Продукт:

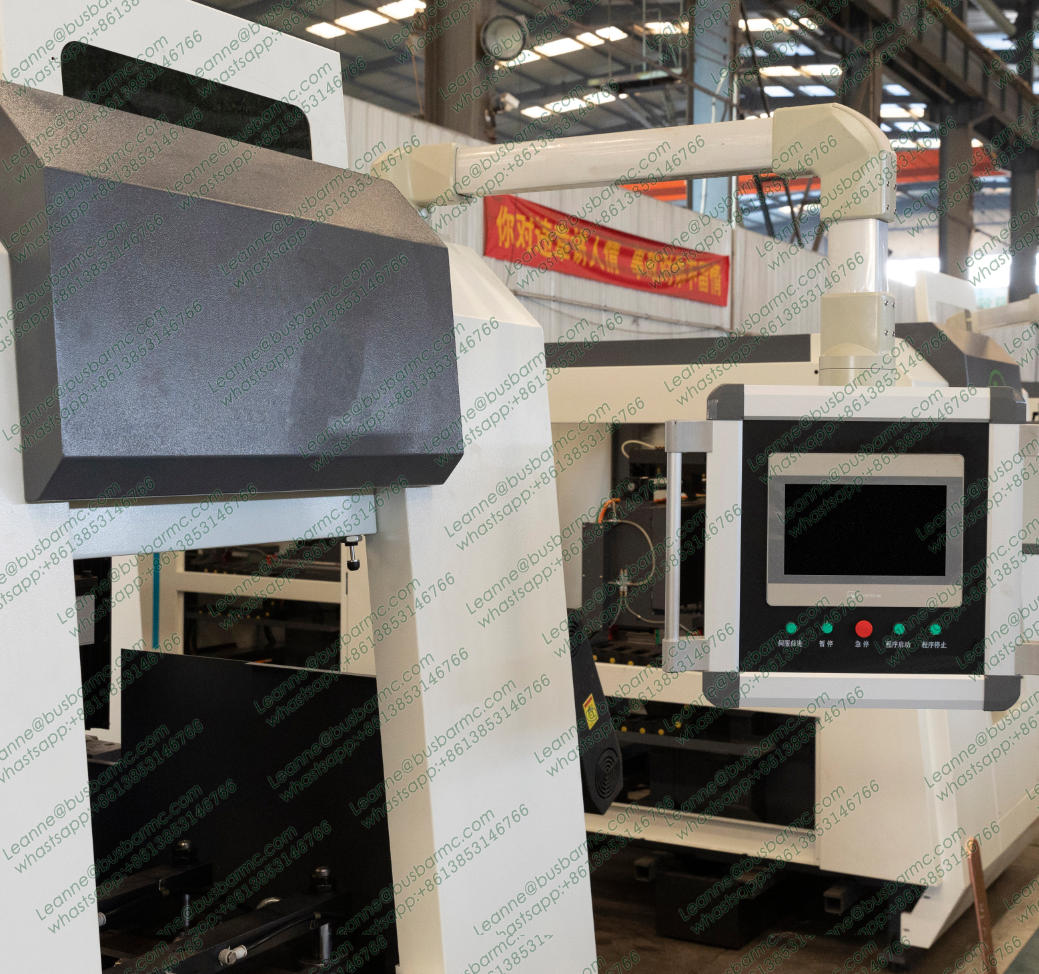

CNC фрезерный станок для медных шин / Автоматический двусторонний фрезерный станок с ЧПУ CNCDMN-200A
Серия: CNCDMN-200A
Основное назначение:
Данный станок для обработки медных шин представляет собой высокоэффективное автоматизированное оборудование (11-осевое ЧПУ), специально разработанное для фрезерования углов медных и алюминиевых шин под полным управлением ЧПУ.

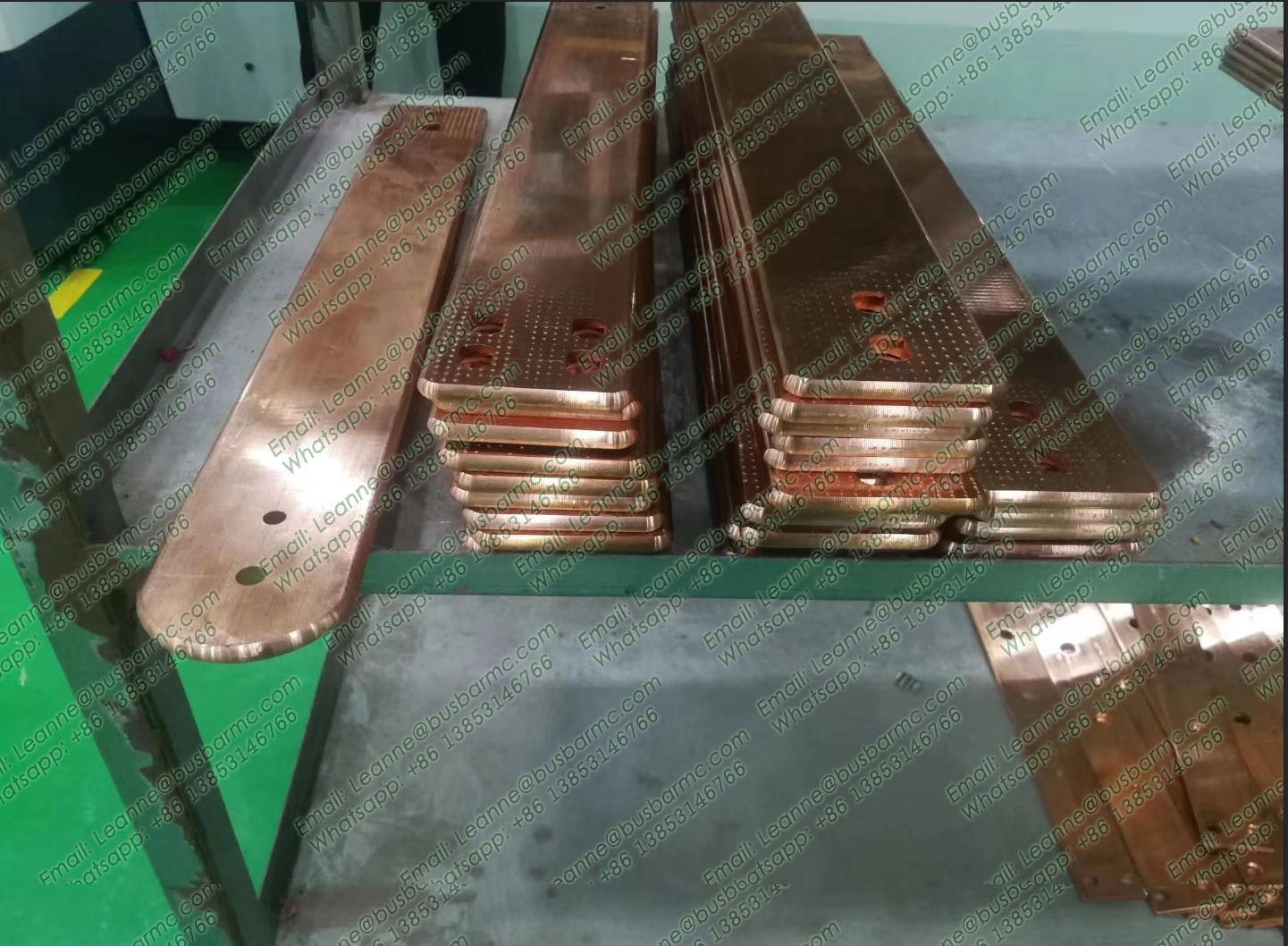

Основная функция станка заключается в радиусной обработке торцов шин. Он применяется для фрезерования углов и скруглений на медных и алюминиевых шинах толщиной 4-16мм и шириной 30-200мм. Отличается простой конструкцией и удобством в эксплуатации.
Режим управления:

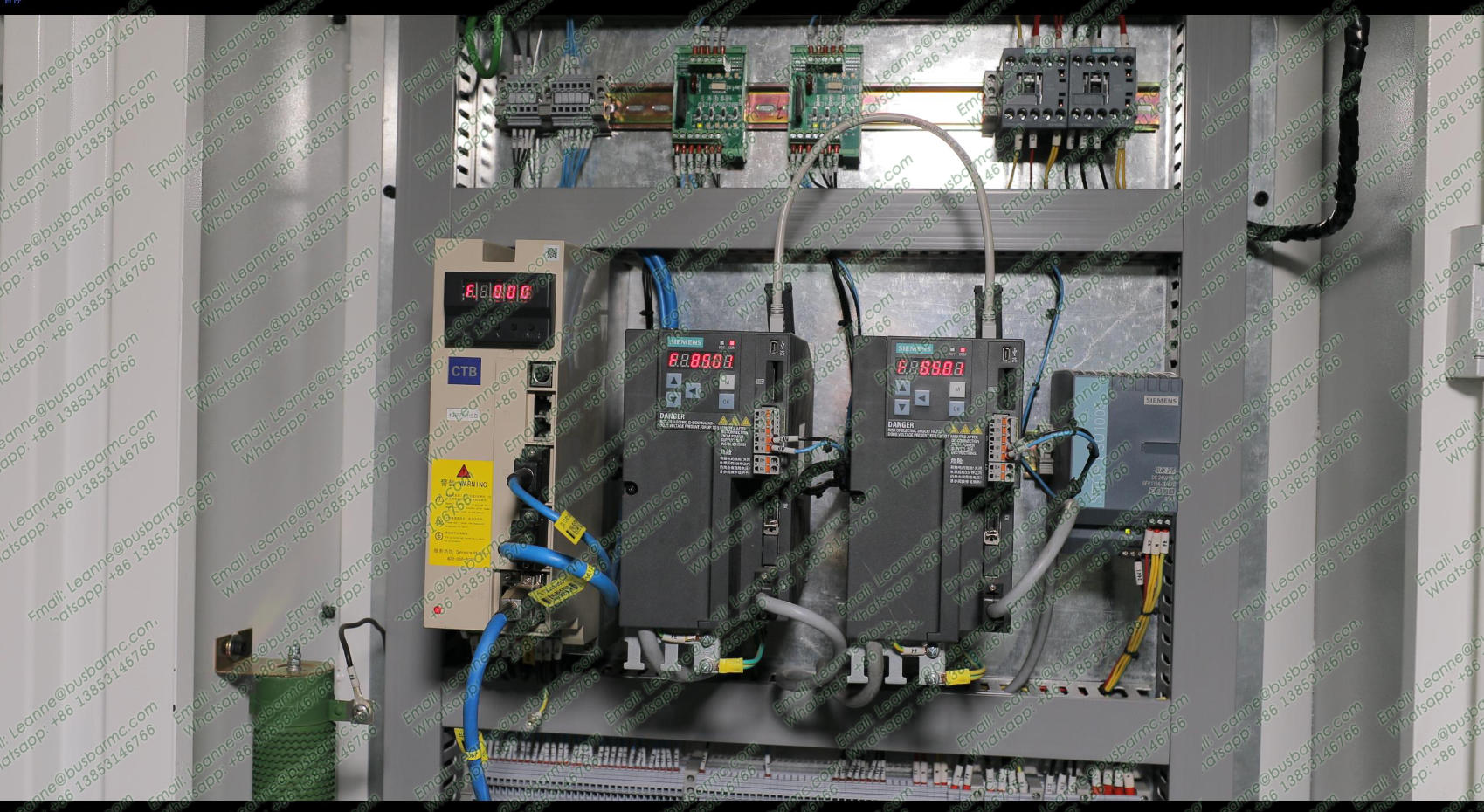

Электрическое управление осуществляется 5-осевой системой ЧПУ. Подача и резка шины выполняются за счет работы шпиндельного узла и серводвигателей. Зажим и разжим инструмента обеспечиваются пневматической системой.

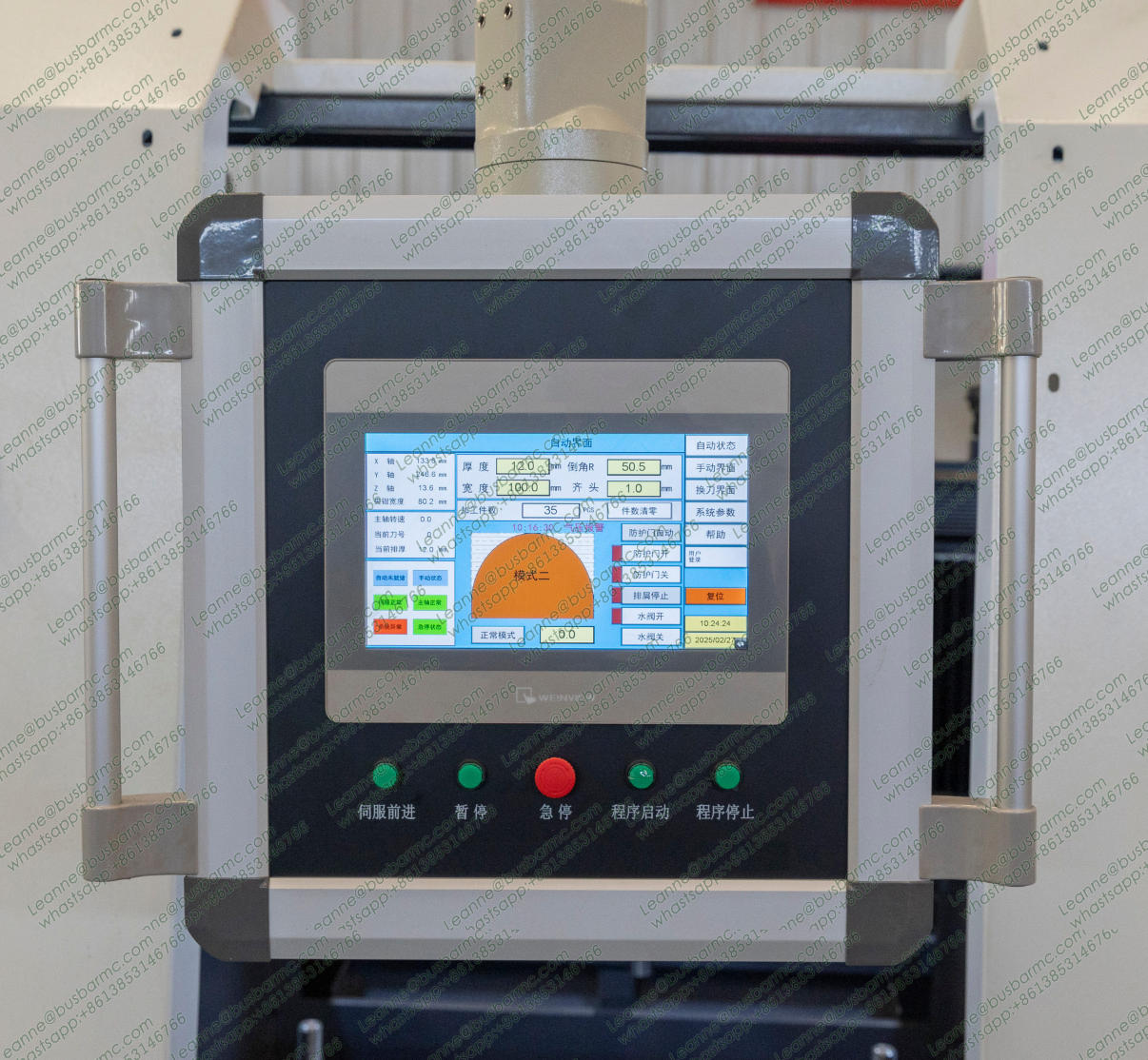

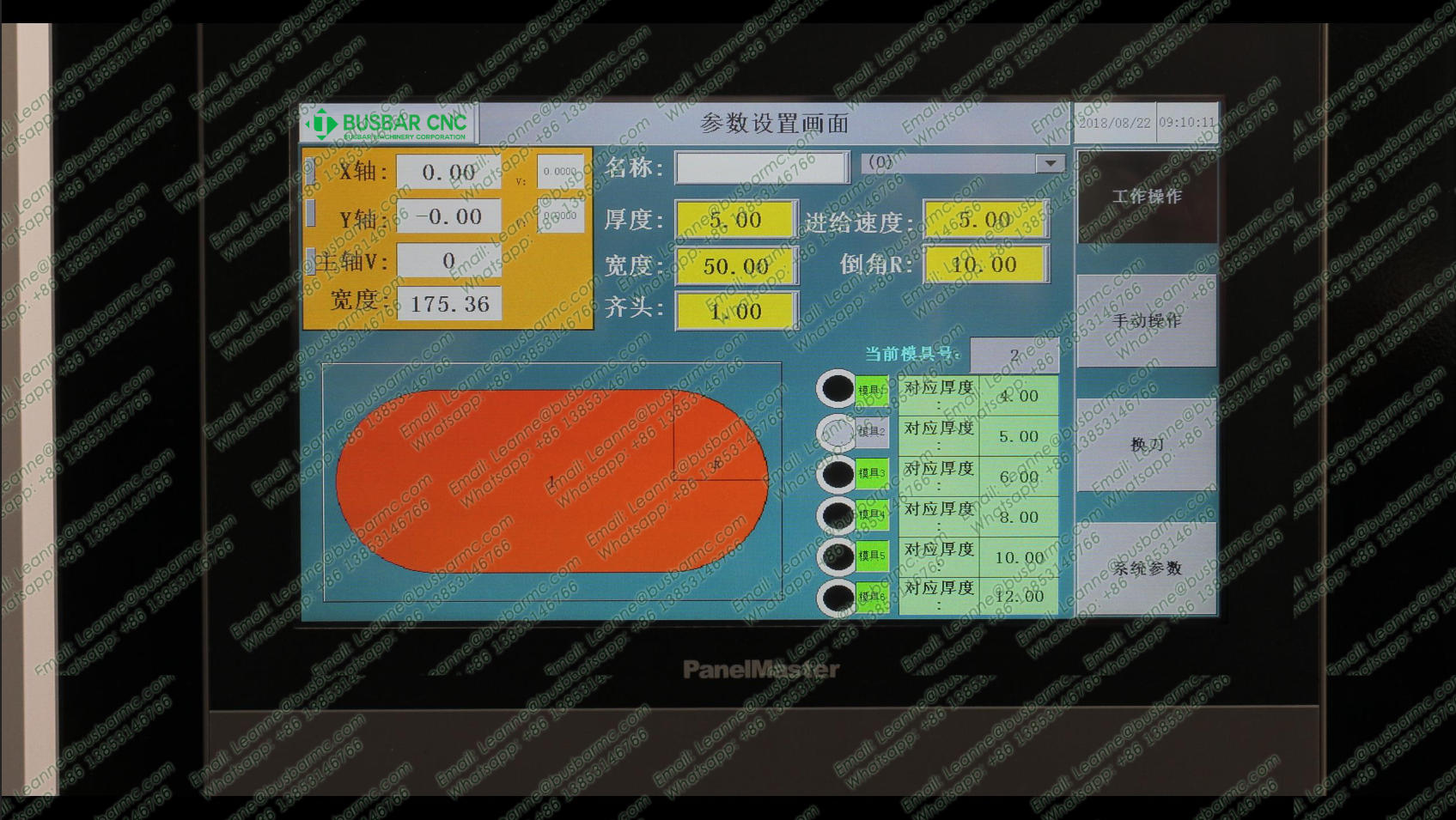

Применяется 2-осевая система автоматического управления с 10.4" ЖК-дисплеем, который отображает текущее состояние станка. Система поддерживает хранение рабочих программ, счетчик объема продукции, симуляцию процесса обработки, а также онлайн-программирование.
Конструкция и особенности станка:
Станок состоит из станины, портала, направляющих, серводвигателей, силовых головок, зажимных устройств, пневматической системы, системы ЧПУ и защитных кожухов.

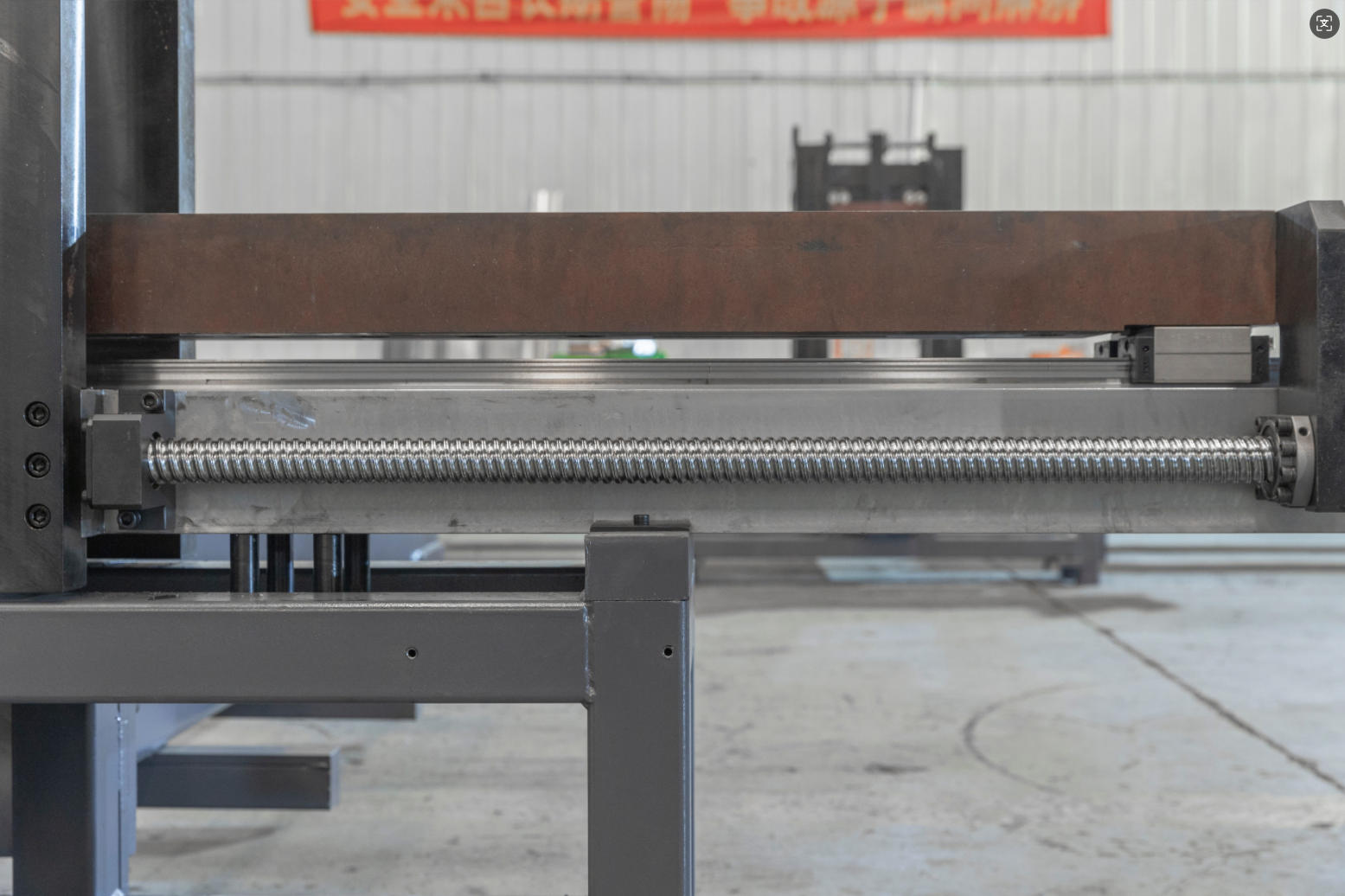

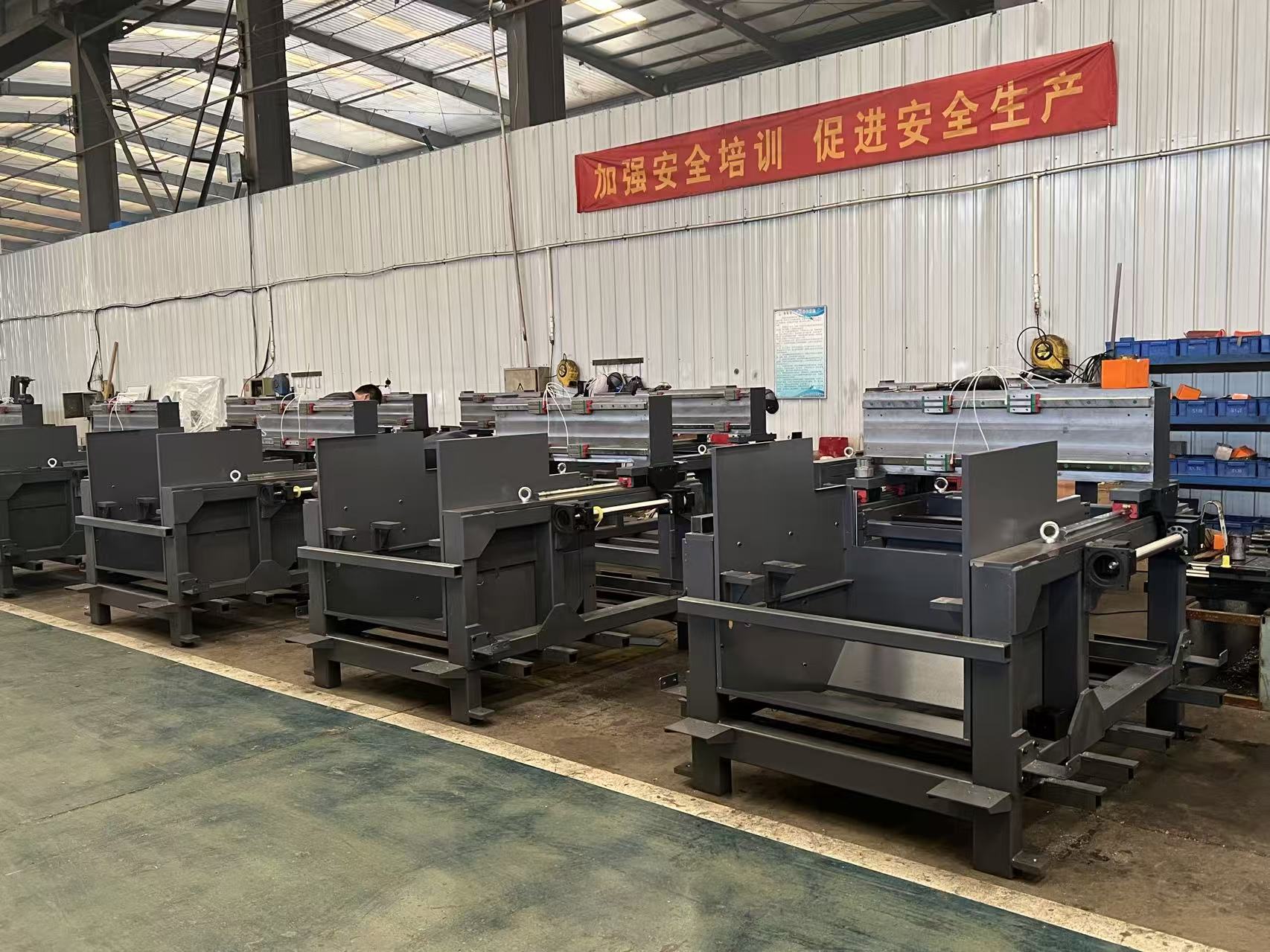

Портальная конструкция выполнена из цельносварной стальной коробчатой рамы, обеспечивающей высокую жесткость и стабильность при интенсивном фрезеровании. Высокоточные шарико-винтовые пары (ШВП) и линейные направляющие минимизируют вибрации и шум, гарантируя высокую точность и эффективность.

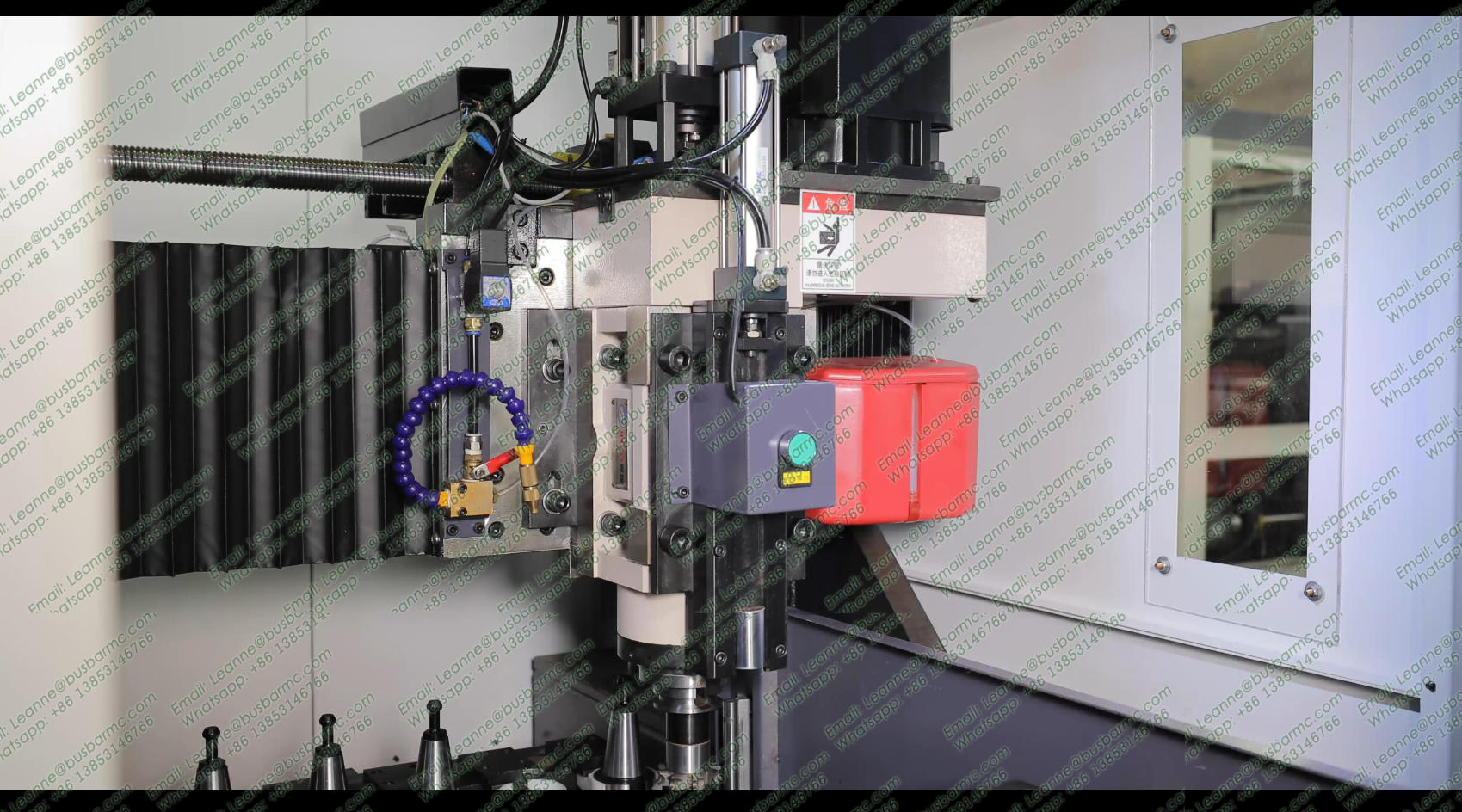

Шпиндель оснащен высокоскоростным приводом с частотно-регулируемым двигателем и синхронным ремнем. Позиционирование заготовки осуществляется по трехточечной схеме, зажим — пневмогидравлический, что обеспечивает стабильность без деформаций.

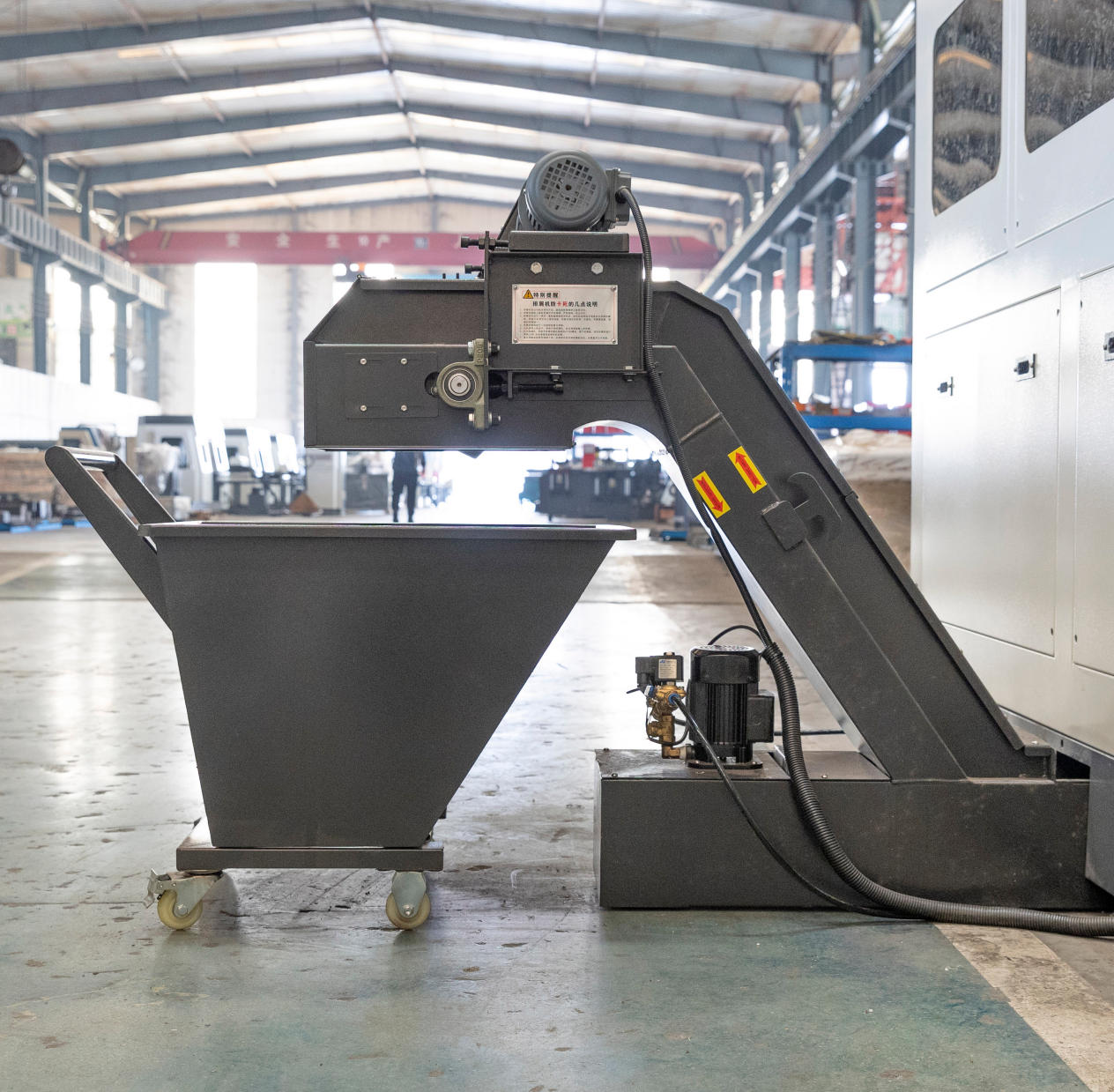

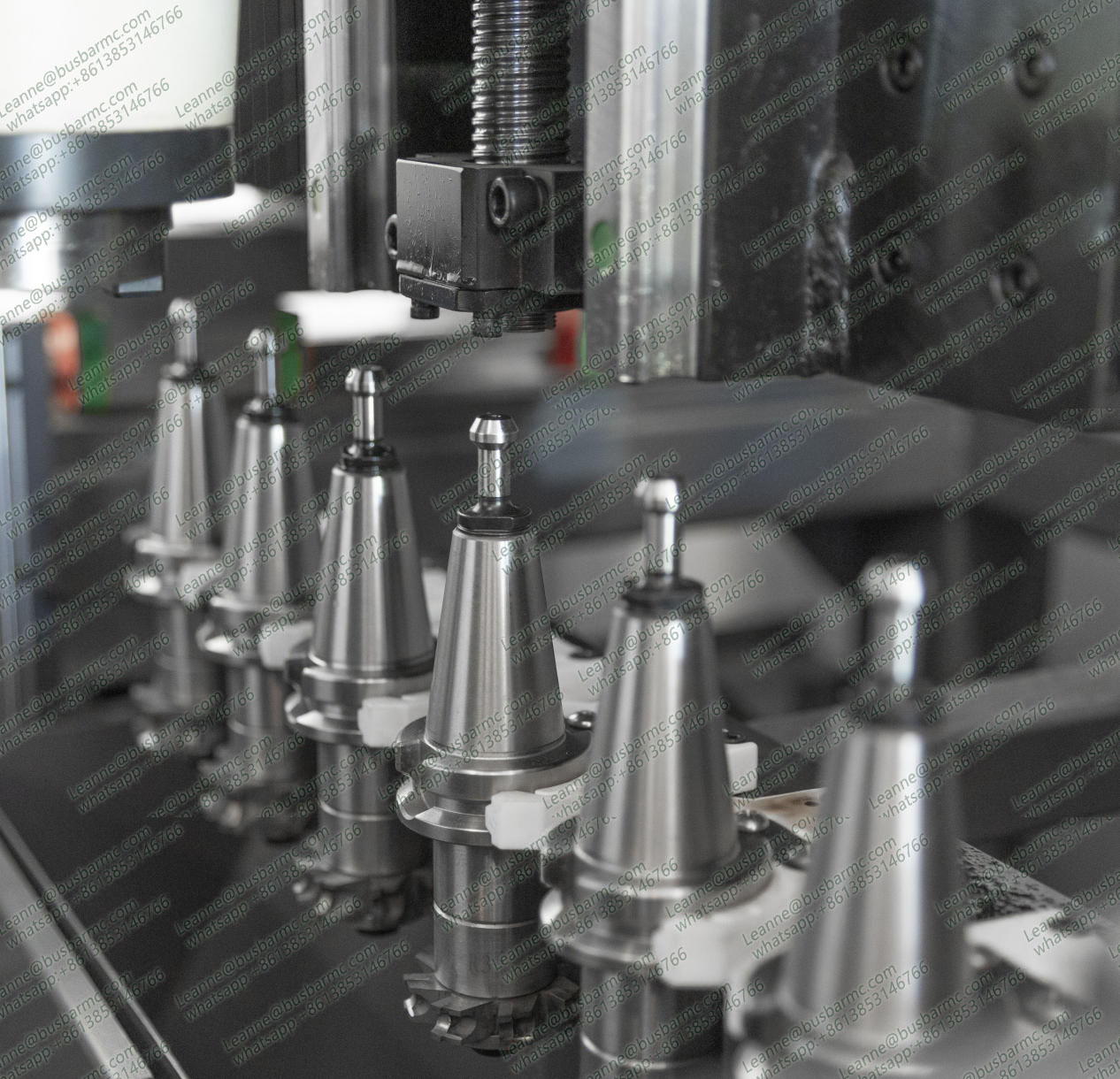

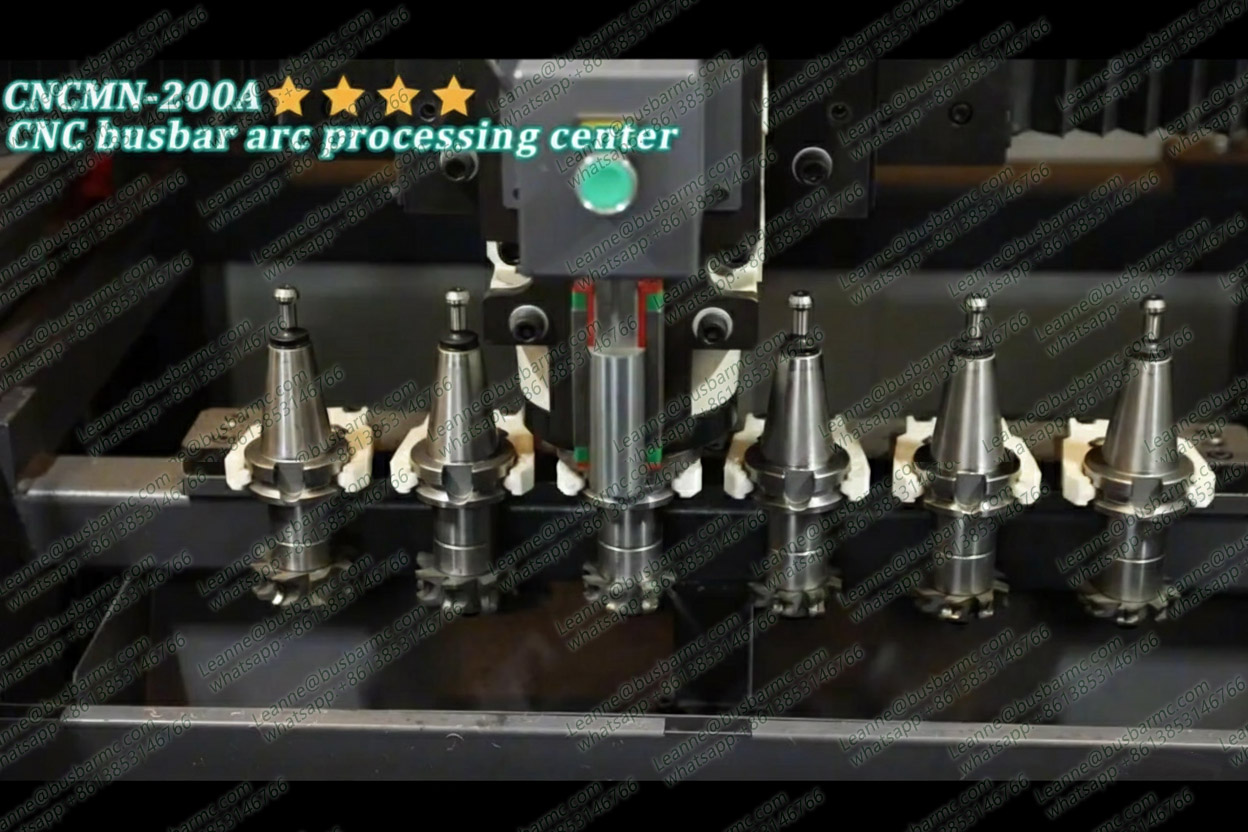

Станок оснащен 6-позиционным магазином инструментов для автоматической смены фрез, поддон для сбора стружки позволяет экономить рабочее пространство.
Ключевые преимущества:

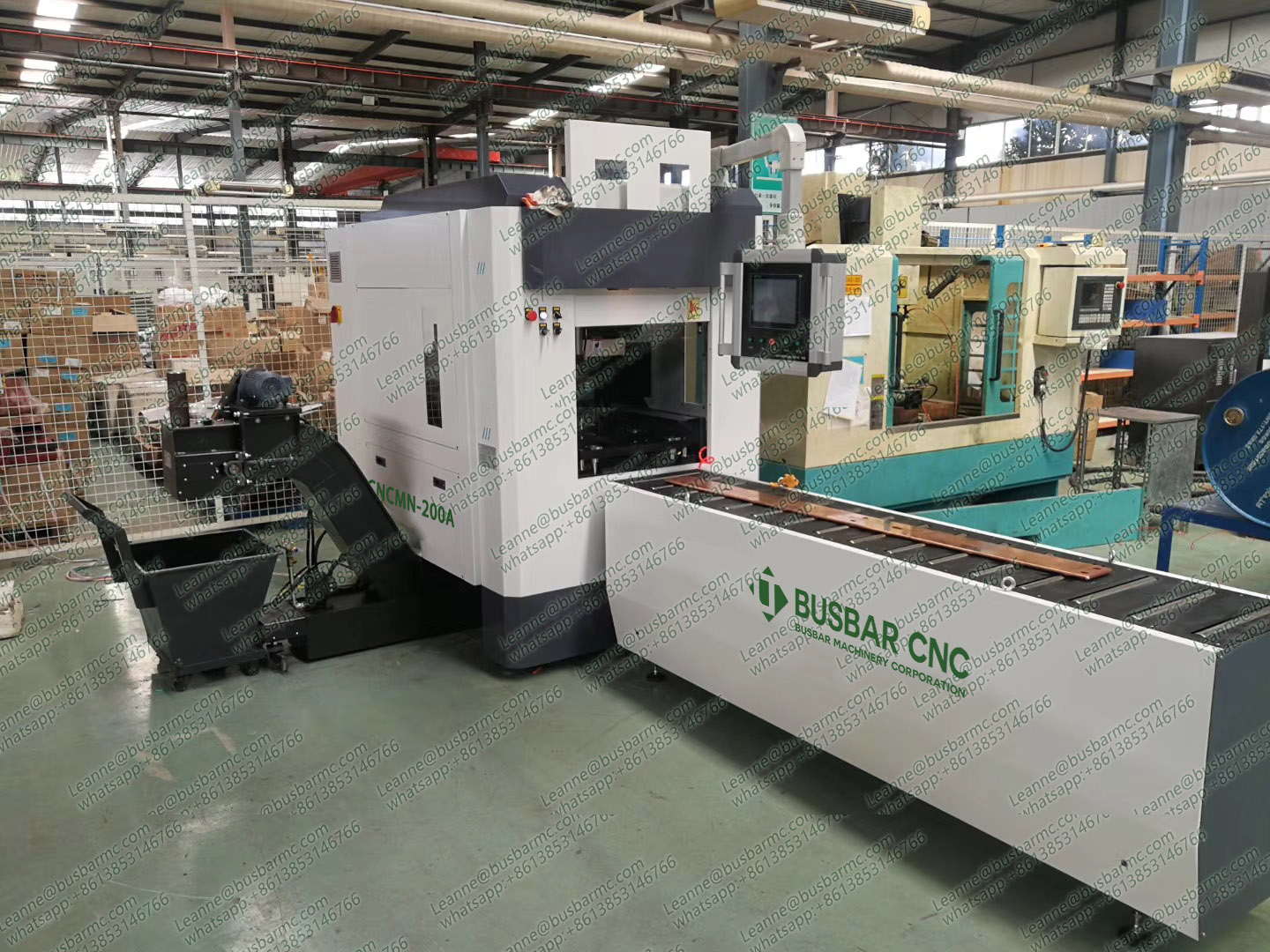

Оборудование использует метод обработки двумя портальными шпинделями, что исключает необходимость ручного вмешательства. Идеально подходит для работы в составе производственных линий, интегрируясь с конвейерами. Широко применяется в производстве низковольтных и высоковольтных комплектных устройств (НКУ), распределительных шкафов и комплектных трансформаторных подстанций (КТП).
Технические параметры:
| № | Наименование | Ед. изм. | Параметр | Примечание |
|---|---|---|---|---|
| 1 | Макс. скорость шпинделя | r/min | 6000 | - |
| 2 | Мощность главного двигателя | KW | 3.7 | - |
| 3 | Тип конуса шпинделя | - | BT40 | - |
| 4 | Ход по оси X | mm | 525 | Для шин с радиусом до R100 |
| 5 | Ход по оси Y | mm | 500 | Для шин шириной до 160мм |
| 6 | Скорость по оси X | m/min | 15 | - |
| 7 | Скорость по оси Y | m/min | 15 | - |
| 8 | Точность позиционирования X | mm | ±0.08 | - |
| 9 | Точность позиционирования Y | mm | ±0.08 | - |
| 10 | Толщина заготовки | mm | 4–16 | - |
| 11 | Ширина заготовки | mm | 30–200 | - |
| 12 | Длина заготовки | mm | 150–6000 | - |
Параметры управления:
| № | Наименование | Ед. изм. | Параметр |
|---|---|---|---|
| 1 | Количество осей ЧПУ | шт | 5 |
| 2 | Мощность сервопривода X | KW | 2 |
| 3 | Мощность сервопривода Y | KW | 2 |
| 4 | Мощность гидронасоса | KW | 2.0 |
| 5 | Давление пневмосистемы | MPa | 0.6–0.8 |
| 6 | Габариты (Д×Ш×В) | mm | 2260×1580×2100 |
| 7 | Вес станка | Kg | 2380 |
| 8 | Общая мощность | KW | 12 |
Основные комплектующие:
| № | Деталь | Кол-во | Бренд |
|---|---|---|---|
| 1 | ШВП | 4 компл. | HIWIN/TBI |
| 2 | Линейные направляющие | 8 компл. | HIWIN/PEK |
| 3 | Сервопривод | 4 компл. | Rexroth |
| 4 | Серводвигатель | 4 компл. | Rexroth |
| 5 | Пневматика | 1 компл. | HSBC |
| 6 | Гидравлика | 1 компл. | Shanghai Fengyi |
| 7 | Шпиндельный сервопривод | 1 компл. | Jing Yao |
| 8 | Контроллер | 1 компл. | BECKHOFF (Германия) |
Дополнительные принадлежности:
| № | Наименование | Кол-во | Описание |
|---|---|---|---|
| 1 | Фрезы | 6 шт. | 4mm, 5mm, 6mm, 8mm, 10mm, 12mm |
| 2 | Держатель инструмента | 1 компл. | - |
| 3 | Набор отверток | 2 компл. | Разные размеры |
| 4 | Индуктивный датчик | 1 шт. | - |
| 5 | Гаечные ключи | 1 компл. | - |
