Экономичный гидравлический шинообрабатывающий станок 3 в 1 модели 303U-3. Одноконтурный комплекс для последовательной резки, высокоточной пробивки и гибки электротехнических медных шин толщиной до 12 мм. Надежное и доступное по цене решение для цехов сборки щитов ВРУ, ЩО-70 и шкафов автоматики. Компактные габариты, простое управление с помощью педали, гарантия качества. Запросите КП на сайте!
Гидравлический шинообрабатывающий станок 3 в 1 для медных и алюминиевых шин модели 303U-3: Техническое описание

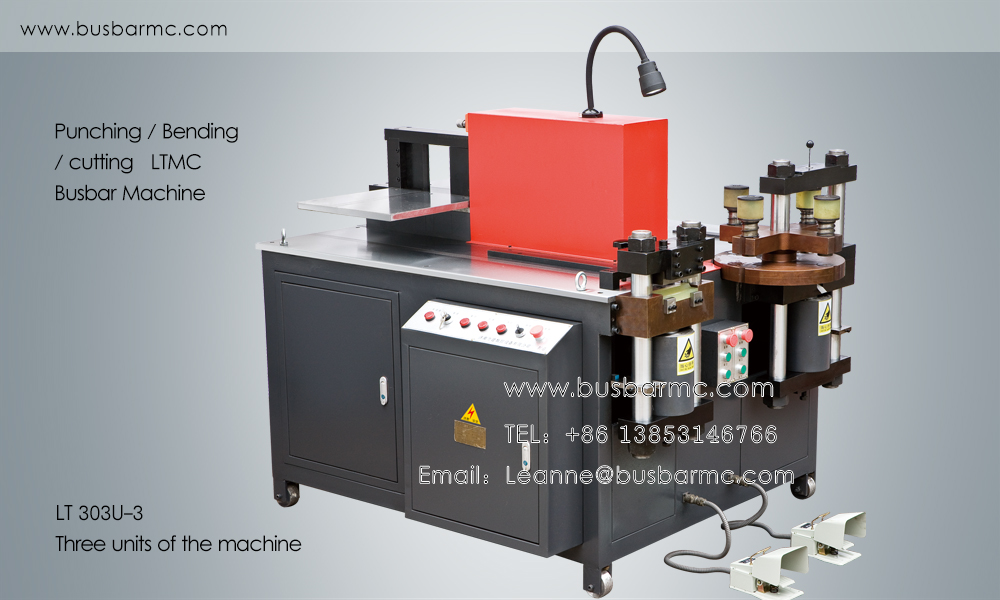

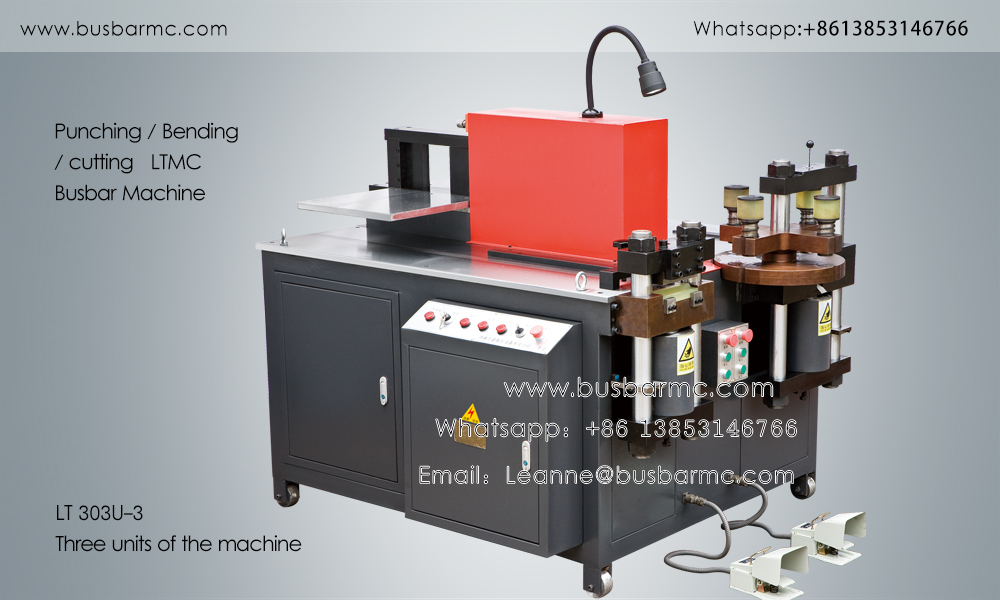

Профессиональный многофункциональный шинообрабатывающий станок с ЧПУ модели LT-303U-3 представляет собой единый высокопроизводительный комплекс, оснащенный одним общим эргономичным рабочим столом. Данная установка предназначена для выполнения трех ключевых операций металлообработки: точной пробивки (вырубки) отверстий, чистовой гильотинной резки и пластической гибки токоведущих шин из электротехнической меди и алюминия.
Конструктивные возможности силовой гидравлической станции и механических узлов позволяют обрабатывать шинный прокат с максимальной толщиной до 12 мм и максимальной шириной полосы до 160 мм, что полностью перекрывает потребности предприятий, выпускающих низковольтные комплектные устройства (НКУ), вводно-распределительные устройства (ВРУ), силовые трансформаторные подстанции (КТП) и распределительные шкафы автоматики.
Примеры технологических операций и готовых образцов шины (Processing samples)
1. Станция пробивки отверстий (The punching function)
Гидравлический шинодыр обеспечивает прецизионную вырубку отверстий различной геометрии в медных полосах без деформации заготовки. Базовая оснастка позволяет формировать круглые отверстия под болтовые соединения, овальные (продолговатые) пазы для компенсации теплового расширения ошиновки, а также квадратные технологические отверстия в соответствии с требованиями отраслевых стандартов.
2. Станция резки / рубки шины (The cutting function)
Встроенная гильотина вертикального типа осуществляет раскрой токоведущего проката за один рабочий цикл. Усиленные ножи специальной геометрии гарантируют, что плоскость среза остается идеально ровной, гладкой, без образования заусенцев, отходов (стружки) и сминания углов. Полученный торец готов к монтажу и не требует финишной фрезерной обработки.
3. Станция гибки шины (The bending function)
ЧПУ-модуль гибки позволяет программировать углы с высокой точностью. Станок выполняет вертикальную гибку (на ребро), плоскостную горизонтальную гибку (V-образную), а также сложную формовку U-образных компенсаторов и профилей для компактного размещения ошиновки внутри ячеек КСО и панелей ЩО-70.
Дополнительные технологические возможности (Other functions)
Благодаря быстрой смене матриц и пуансонов на рабочих станциях, гидравлический комбайн 3 в 1 способен выполнять сопутствующие электромонтажные операции: координатное тиснение (увеличение площади контактной поверхности шины), продольное скручивание (твист-гибка полосы на 90 градусов), калиброванное уплотнение (осадка), а также силовую опрессовку тяжелых кабельных наконечников.
Технические параметры оборудования (Technical Parameter)
| Наименование параметров и характеристик (Items) | Модель оборудования / Значения (Model: 303U-3) |
|---|---|
| Номинальное усилие пресса (Nominal force), кН | 300 |
| Диапазон диаметров пробиваемых отверстий (Punching dia. range), мм | ф4.3～ф25 |
| Максимальная толщина обрабатываемой шины (Max. thickness), мм | 12 |
| Максимальная ширина обрабатываемой шины (Max. width), мм | 160 |
| Максимальная толщина рубки / резки (Max. shearing thickness), мм | 12 |
| Максимальная ширина рубки / резки (Max. shearing width), мм | 160 |
| Макс. ширина горизонтальной гибки (Max. horizontal bending width), мм | 160 |
| Макс. толщина горизонтальной гибки (Max. Horizontal bending thickness), мм | 12 |
| Макс. параметры вертикальной гибки на ребро (Max. vertical bending size), мм | 10×100 |
| Мощность силовой установки (Power), кВт | 3×4KW |
| Точность позиционирования угла гибки (Bending precision), градус | ±1° |
| Повторяемость угла гибки (Repeat bending precision), градус | ±0.5° |
| Размер первого рабочего стола (First table size), мм | 1650×1050 |
| Размер второго рабочего стола (Second table size), мм | ----- |
| Габаритные размеры станка без упаковки (Outside dimension), мм | 1720×1220×1240 |
| Размеры упаковочного транспортировочного ящика (Container size), мм | 1800×1300×1450 |
| Общая конструктивная масса нетто (Total weight), кг | 1320KG |
Сервисное обслуживание, техническая поддержка и гарантийные обязательства
Мы несем полную юридическую и техническую ответственность за стабильную работу поставляемого металлообрабатывающего оборудования. Наш департамент рекламаций и послепродажного сервиса оперативно решает любые задачи, возникающие в процессе пусконаладки и эксплуатации гидравлических систем.
Если у вас возникнут вопросы по подбору зазоров между пуансоном и матрицей, калибровке ЧПУ-контроллера углов гибки или плановому ТО гидростанции — вы можете оперативно связаться с нашими инженерами. Мы предоставляем развернутые технические консультации по любым эксплуатационным нюансам, включая подбор гидравлических масел и регламент заточки ножей.
На сегодняшний день география наших поставок охватывает предприятия более чем в 100 странах мира. Мы успешно снабжаем станочным парком заводы по производству комплектных трансформаторных подстанций (КТП) и щитового оборудования в России, Беларуси, Казахстане и других странах СНГ.
Прямые контакты отдела продаж и технической поддержки (Contact Me)
WhatsApp: +8613853146766
Skype: Leanne.Li88
Официальный международный сайт: http://www.busbarmc.com/
Электронная почта (E-mail): Leanne@busbarmc.com
Видео-демонстрация: Высокоточная гибка, рубка и координатная пробивка медной шины на оборудовании LT
Ниже представлен видеоролик, демонстрирующий полный цикл заготовки силовой токоведущей ошиновки для распределительных щитов. Обратите внимание на чистоту гильотинного реза без деформации кромок и стабильность работы программируемой станции ЧПУ при выполнении плоскостных и ребровых гибов под углами различной сложности.
Часто задаваемые вопросы по эксплуатации станка LT-303U-3 (FAQ)
1. Какие основные технологические функции выполняет станок LT-303U-3?
Электрогидравлический комплекс LT-303U-3 конструктивно объединяет в себе три независимых рабочих модуля: узел точной вырубки (пробивки) отверстий, модуль чистовой гильотинной резки/рубки, а также станцию программируемой гибки. Станок ориентирован на высокоскоростную сквозную заготовку жестких токоведущих шин из меди и алюминия.
2. Каковы предельные геометрические размеры обрабатываемого шинного проката?
Максимальные параметры обрабатываемой полосы составляют 12 мм по толщине и 160 мм по ширине. Для модуля резки предельная толщина составляет 12 мм при ширине 160 мм. Станция горизонтальной гибки уверенно гнет пластины сечением до 12×160 мм, а модуль вертикальной гибки на ребро рассчитан на работу с типоразмерами до 10×100 мм включительно.
3. Каковы показатели точности и повторяемости углов при гибке на ЧПУ?
Благодаря интеграции современных датчиков давления и линейных энкодеров, базовая точность выполнения угла гибки составляет ±1°. Показатель повторяемости при серийном производстве деталей не превышает ±0.5°, что гарантирует строгую идентичность шин при сборке многопанельных линеек ГРЩ и КСО.
4. Как устроена силовая гидравлическая часть и какова конфигурация двигателей?
Модель LT-303U-3 укомплектована высокопроизводительной гидростанцией с общей конфигурацией электроприводов 3×4 кВт. Это обеспечивает стабильное рабочее давление в контурах и развивает номинальное усилие пресса до 300 кН, гарантируя плавный и уверенный ход пуансона даже на предельных толщинах меди.
5. Можно ли на данном оборудовании выполнять иные операции, кроме трех базовых?
Да. Посадочные места рабочих станций унифицированы. При замене стандартных матриц на опциональные штампы станок превосходно справляется с координатным тиснением сетки на контактных зонах шин, продольной закруткой полосы (твист-гибка), калиброванной формовкой U-компенсаторов, а также с прессованием тяжелых силовых кабельных наконечников больших сечений.
6. Насколько удобно перемещать станок весом 1320 кг внутри сборочного цеха?
Несмотря на массивную литую станину, обеспечивающую жесткость конструкции и отсутствие паразитных вибраций, корпус пресса смонтирован на специальных промышленных поворотных колесных опорах с регулируемыми стопорами. Станок мобилен, его можно легко перекатить к требуемому участку сборки шкафов.
7. Каковы базовые требования к техническому обслуживанию гидросистемы?
Регламент включает в себя визуальный контроль уровня масла через смотровое окно, очистку магнитных фильтров и ежегодную полную замену рабочей гидравлической жидкости. Рекомендуется использовать минеральные масла класса вязкости ISO VG 46 (например, отечественный аналог МГЕ-46В), обеспечивающие стабильную вязкость при нагреве.
8. В каких отраслях промышленности станок LT-303U-3 наиболее востребован?
Основными потребителями являются заводы высоковольтного и низковольтного аппаратостроения, электромонтажные компании, производители комплектных трансформаторных подстанций (КТП, БКТП), а также цеха, специализирующиеся на ошиновке мощных промышленных электролизных ванн и распределительных систем энергоснабжения.
