Высокопроизводительный шинообрабатывающий станок с ЧПУ 803U-3-C для комплексной обработки медных и алюминиевых шин. Автоматическая гидравлическая пробивка, резка и гибка в одном станке. Идеальное решение для производства силовых трансформаторов, шкафов НКУ, КТП и распределительных устройств. Высокая точность, надежность и скорость работы. Купить станок для обработки электротехнических шин по выгодной цене от производителя.
Медный шинообрабатывающий станок с ЧПУ 3 в 1: Описание продукции
Данная серия многофункциональных шинообрабатывающих станков с ЧПУ оснащена тремя независимыми рабочими узлами: пробивка отверстий (штамповка), резка (гильотина) и гибка. Три пресса могут работать одновременно или последовательно, что значительно сокращает время обработки и повышает эффективность производства электрощитового оборудования (НКУ, ГРЩ, КСО). Модуль гибки оснащен передовой немецкой системой ЧПУ на базе Siemens PLC.
Технические параметры (Технические характеристики оборудования)
Модель / Параметры | Шинообрабатывающий комплекс | ||
303U-3-C | 503U-3-C | 803U-3-C | |
Nominal force (kn) | 300 | 500 | 800 |
Punching dia.range (mm) | ф4.3～ф25 | ф4.3～ф30 | ф4.3～ф34 |
Max.thickness (mm) | 12 | 16 | 20 |
Max.width (mm) | 150 | 200 | 250 |
Max.shearing thickness (mm) | 12 | 16 | 20 |
Max. shearing width (mm) | 150 | 200 | 250 |
Max.horizontal bending width (mm) | 150 | 200 | 250 |
Max.Horizontal bendind thickness (mm) | 12 | 16 | 20 |
Max.vertical bending size (mm) | 10×100 | 12×120 | 12×120 |
Power (kw) | 3×4KW | 3×5.5KW | 3×5.5KW |
Bending precision (degree) | ±1° | ±1° | ±1° |
Repeat bending precision (degree) | ±0.5° | ±0.5° | ±0.5° |
First table size (mm) | 1750×1250 | 1920×1385 | 1920×1385 |
Second table size (mm) | 985×500 | 985×500 | 985×500 |
Outside dimension (mm) | 1780×1400×1300 | 1950×1560×1390 | 1950×1560×1450 |
Container size（mm） | 1870×1480×1520 | 2060×1660×1650 | 2060×1660×1650 |
Total weight（kg） | 1400KG | 1700KG | 2100KG |

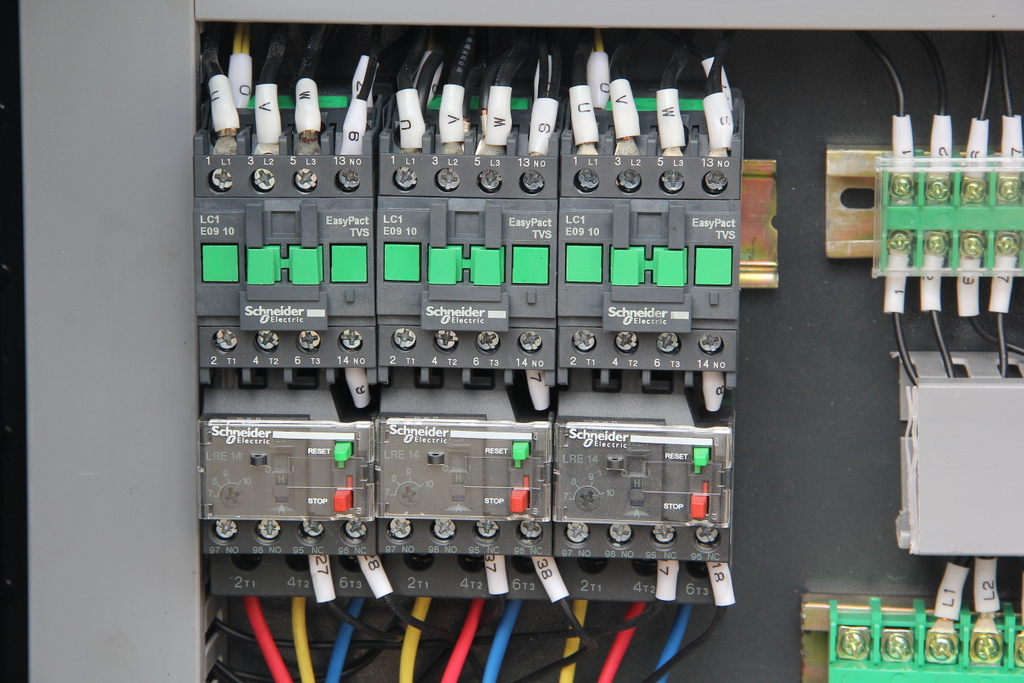

Детали оборудования (Узлы станка крупным планом)
Образцы готовой продукции (Технологические возможности)
Основная функция комплекса — высокоточная обработка медных и алюминиевых электротехнических шин различных типоразмеров. Используя наше оборудование для обработки токоведущих шин, вы сможете быстро и качественно выполнять следующие операции: чистая резка без заусенцев (гильотина), штамповка отверстий (круглые, овальные, квадратные), горизонтальная гибка, вертикальная гибка, U-образная формовка, тиснение, прессование, скручивание шины на 90 градусов (восьмерка), а также изготовление кабельных наконечников и коннекторов для трансформаторных подстанций (КТП).
О заводе-производителе (Наше производство и контроль качества)
Наш завод является ведущим специализированным предприятием по разработке и серийному производству оборудования для обработки листового металла и токоведущих шин. Производственные цеха оснащены современными портальными фрезерными станками с ЧПУ, лазерными комплексами раскроя и высокоточными шлифовальными станками. Каждый многофункциональный шинообрабатывающий станок проходит строгие 72-часовые испытания под нагрузкой перед отгрузкой. Продукция сертифицирована по международным стандартам ISO9001:2015 и CE, широко поставляется в Россию, Беларусь, Казахстан и другие страны СНГ для производства электрощитового оборудования.
Видео работы станка: Трехпозиционный шинообрабатывающий станок с ЧПУ в действии (Резка, Пробивка, Гибка)
Часто задаваемые вопросы (FAQ — Вопросы и ответы)
Вопрос 1: Могут ли три рабочих узла (пробивка, резка, гибка) работать одновременно?
Ответ: Да, наши станки серии 3-в-1 оснащены тремя независимыми гидравлическими насосами и тремя электродвигателями. Это обеспечивает полностью независимую работу каждого узла без падения давления. Три оператора могут выполнять операции резки, штамповки и гибки медной шины одновременно.
Вопрос 2: Какова максимальная толщина и ширина обрабатываемой медной шины?
Ответ: Это зависит от выбранной модели. Модель 303U-3-C обрабатывает шины до 12×150 мм, модель 503U-3-C — до 16×200 мм, а тяжелая серия 803U-3-C предназначена для электротехнических шин максимальным размером до 20×250 мм. Полные спецификации указаны в таблице выше.
Вопрос 3: Какая система ЧПУ используется в модуле гибки и сложно ли ей управлять?
Ответ: Мы используем промышленный контроллер ЧПУ на базе Siemens PLC с сенсорным экраном. Система имеет мультиязычный интерфейс (включая русский язык). Оператору достаточно ввести толщину шины и необходимый угол гибки, система автоматически рассчитает ход гидроцилиндра. Обучение занимает не более 2 часов.
Вопрос 4: Какие матрицы для пробивки входят в стандартную комплектацию?
Ответ: В стандартный комплект поставки входят круглые пробивные матрицы популярных диаметров для болтов М6, М8, М10, М12, М16 и М20 (например, ф7, ф9, ф11, ф13, ф17, ф21 мм). Также под заказ мы изготавливаем овальные (продолговатые) матрицы, квадратные штампы и нестандартные размеры по чертежам заказчика.
