Ищете надежный инструмент для сборки НКУ? Купите мобильный шинообрабатывающий станок 303U-3-C (3 в 1) с ручным управлением. Три автономных модуля: прецизионная пробивка отверстий (шинодыр), чистая рубка без отходов (шинорез) и качественная гибка медных и алюминиевых токоведущих шин. Идеальное решение для цехов сборки электрощитового оборудования, заготовки ошиновки ГРЩ, ВРУ и КСО. Высокое усилие пресса, компактные габариты, доступная цена. Доставка по всей России и СНГ от производителя.
Описание продукции

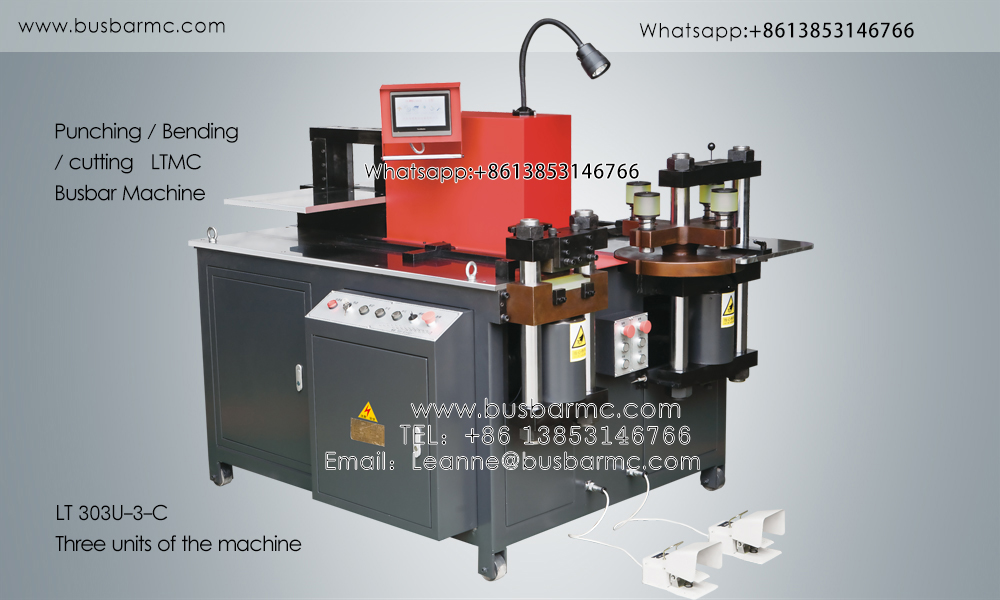

Высокоэффективный станок для гибки медных шин модели 303U-3-C разработан специально для энергетики и электротехнической промышленности. Этот шинообрабатывающие станки представляет собой комплексное решение для заготовки токоведущих шин, используемых при производстве низковольтных комплектных устройств (НКУ), вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ).
Данная серия оборудования оснащена тремя независимыми рабочими зонами: перфорация (пробивка отверстий), рубка (гильотинная резка) и гибка. Три узла могут использоваться одновременно или последовательно, не мешая друг другу. Рабочий ход каждого гидравлического цилиндра легко регулируется, что значительно сокращает вспомогательное время и повышает производительность труда в цехе металлообработки. Основное назначение машины — прецизионная обработка медных и алюминиевых электротехнических шин.
Технические параметры (Технические характеристики)
| Наименование параметра (Item) | Значение для модели (Model) |
| Модель оборудования | 303U-3-C |
| Номинальное усилие пресса / Номинальное давление (kn) | 300 |
| Диаметр пробиваемых отверстий (Punching dia. range) (mm) | ф4.3～ф25 |
| Максимальная толщина полосы (Max.thickness) (mm) | 12 |
| Максимальная ширина шины (Max.width) (mm) | 150 |
| Макс. толщина рубки / резки (Max.shearing thickness) (mm) | 12 |
| Макс. ширина рубки / резки (Max.shearing width) (mm) | 150 |
| Макс. ширина горизонтальной гибки (Плоское гнутьё) (mm) | 150 |
| Макс. толщина горизонтальной гибки (mm) | 12 |
| Макс. размеры вертикальной гибки (Ребро) (Max.vertical bending) (mm) | 10×100 |
| Мощность электродвигателя гидростанции (Power) (kw) | 1×4KW |
| Размер рабочего стола (Table size) (mm) | 1650×1050 |
| Габаритные размеры станка (Outside dimension) (mm) | 1720×1220×1220 |
| Размеры в упаковочной таре (Container size) (mm) | 1800×1300×1430 |
| Общий вес нетто/брутто (Total weight) (kg) | 1220KG |
Основные преимущества и конструктивные особенности

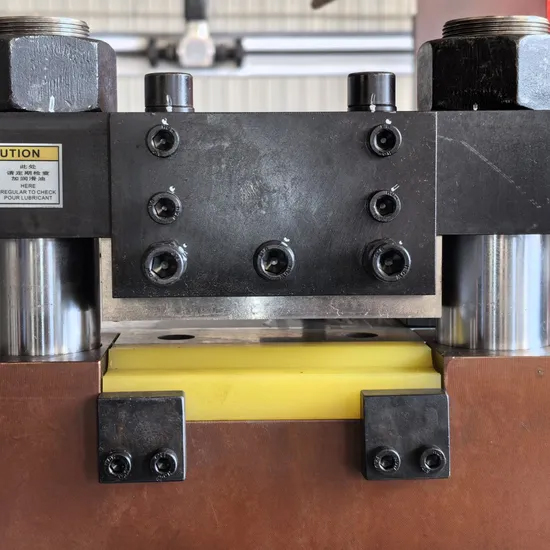

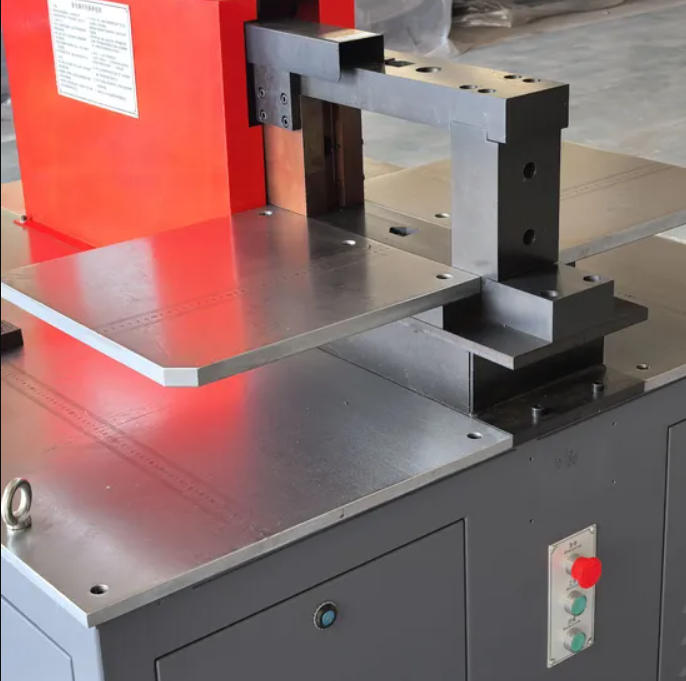

1. Модуль резки (шинорез): Узел рубки использует вертикальный тип обработки, что обеспечивает гибкость и удобство манипуляций. Применяется метод плоской сдвиговой резки (без отходов полосы). Срез получается идеально ровным, без заусенцев, деформаций и замятия кромок.

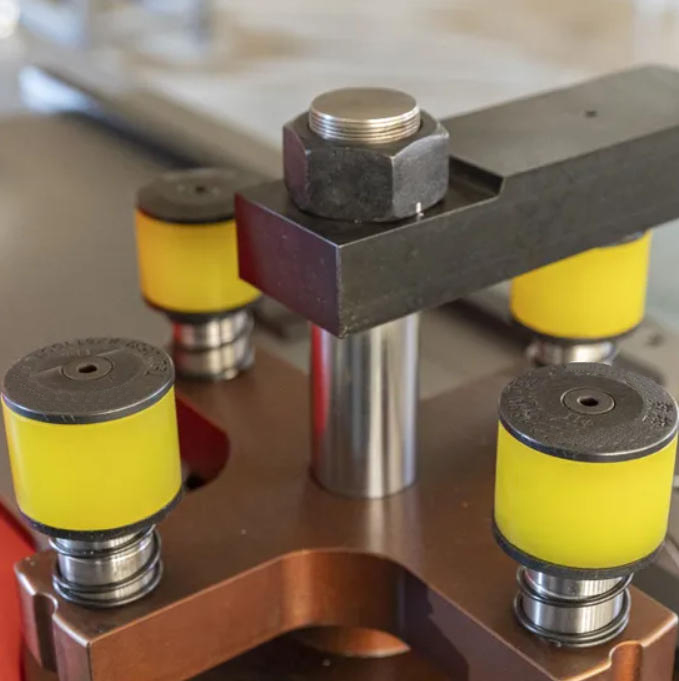

2. Модуль пробивки (шинодыр): Узел перфорации оснащен многопозиционной револьверной головкой на 6 станций (зубчатая форма колеса). Такая конструкция обеспечивает великолепный визуальный обзор рабочей зоны, устраняет необходимость частой ручной замены штампов и матриц, значительно повышая общую эффективность перфорации медной шины.
3. Модуль гибки (шиногиб): Блок гибки осуществляет горизонтальное формование. Путем простой смены оснастки (матрица и пуансон) можно выполнять как плоскостное гнутьё (горизонтальное), так и гнутьё «на ребро» (вертикальная гибка).

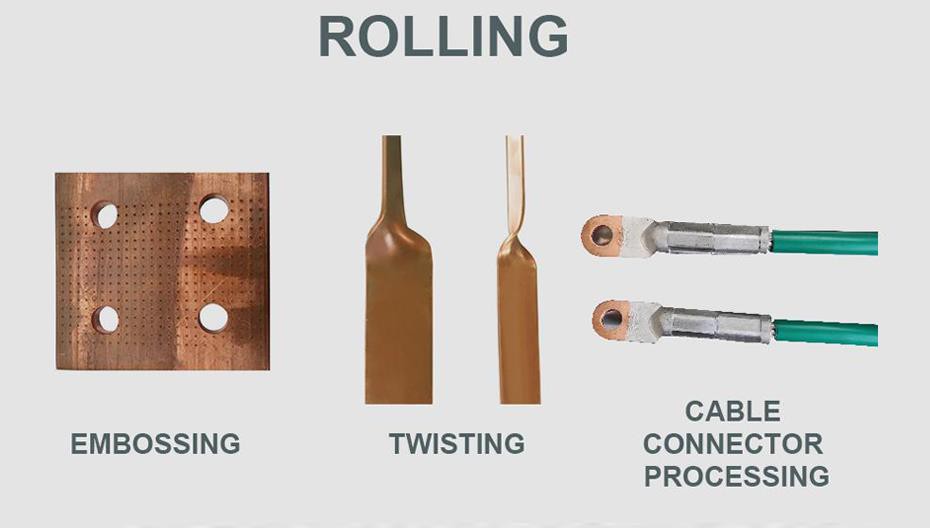

4. Многофункциональность: Помимо стандартных операций, данный гидравлический шинообрабатывающий комбайн 3 в 1 при установке специальных пресс-форм позволяет выполнять тиснение (насечку), калибровку/выравнивание, скручивание шины пропеллером, а также опрессовку кабельных наконечников.

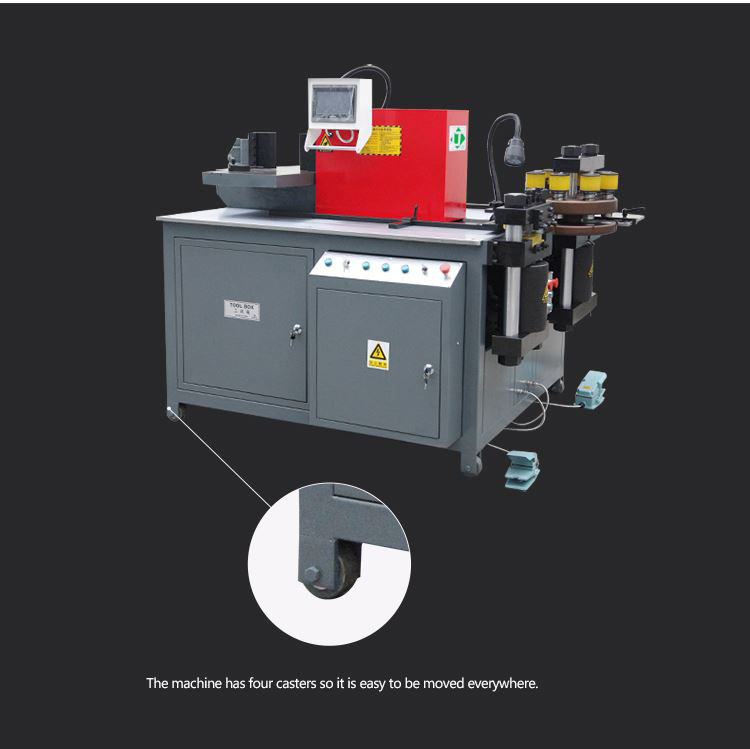

5. Мобильность: Станок смонтирован на жесткой сварной раме, снабженной четырьмя поворотными промышленными колесами со стопорами, что позволяет легко перемещать его по территории сборочного цеха к месту проведения монтажных работ.
6. Кастомизация оснастки: По индивидуальному техническому заданию заказчика мы можем изготовить и поставить нестандартные матрицы для пробивки овальных, квадратных отверстий или формовки сложных электротехнических профилей.

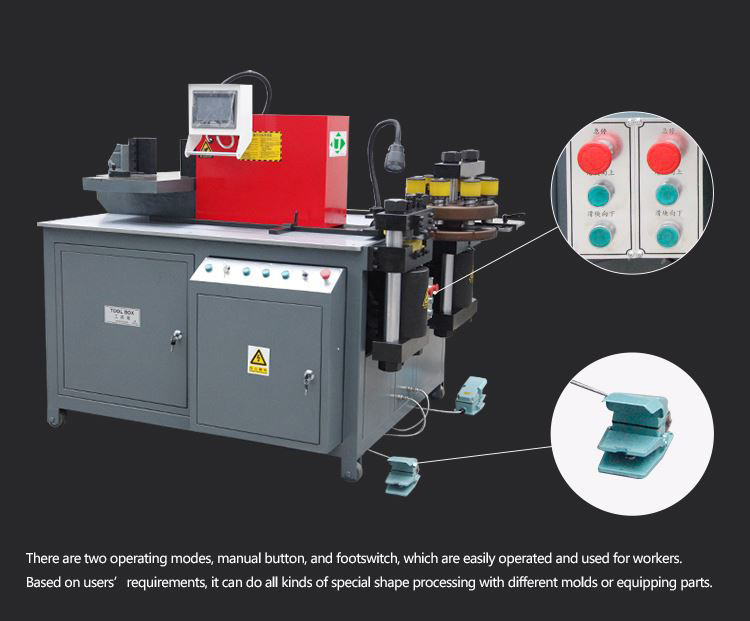

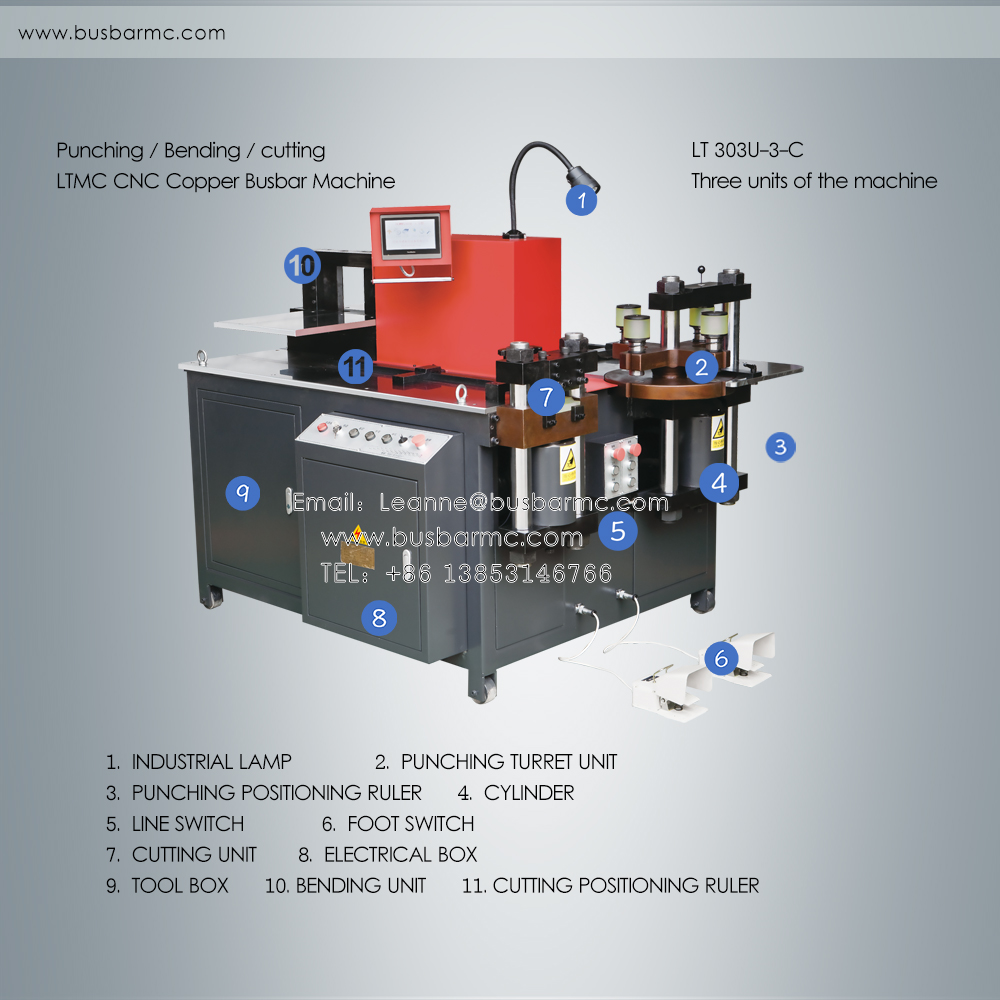

Подробная демонстрация узлов станка
Технологические операции и образцы готовой продукции

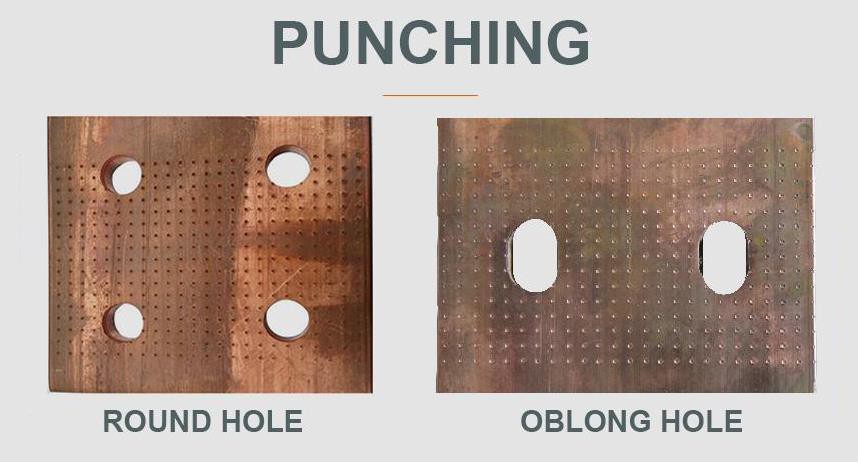

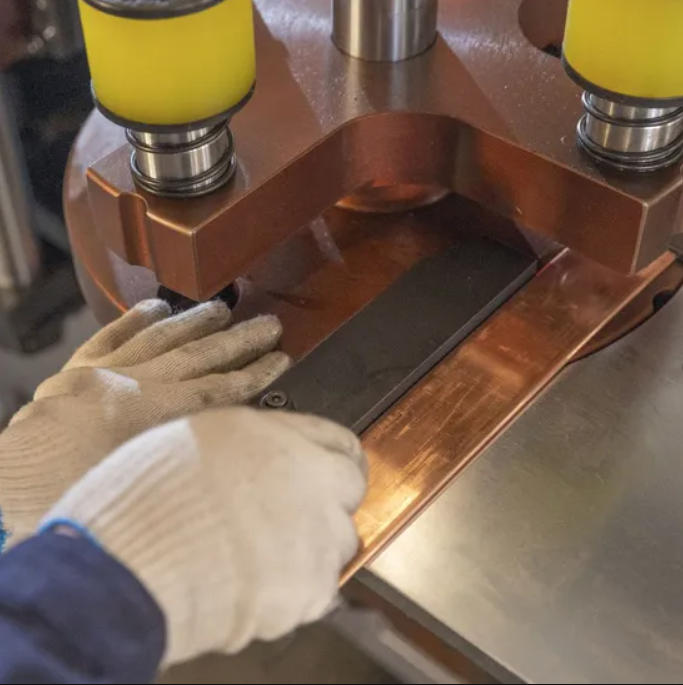

1. Образцы перфорации (Пробивка отверстий)
Используя наш профессиональный оборудование для обработки медных шин, вы сможете с легкостью осуществлять прецизионную штамповку круглых, овальных (продолговатых) и прямоугольных отверстий под болтовые соединения ГОСТ.

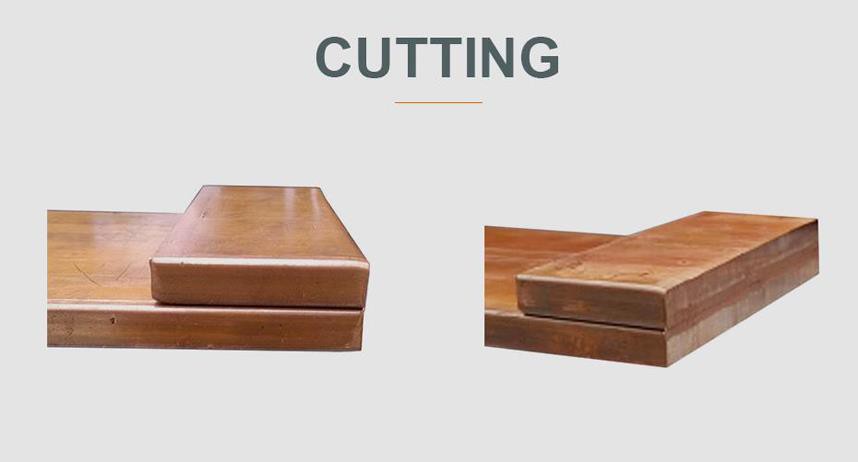

2. Образцы рубки (Чистый рез без отходов)
Вертикальный узел резки обеспечивает максимальную точность позиционирования полосы. Торец шины после среза остается плоским, полностью отсутствуют заусенцы, грат и скосы, что исключает необходимость дополнительной фрезерной или слесарной обработки перед монтажом в ГРЩ.

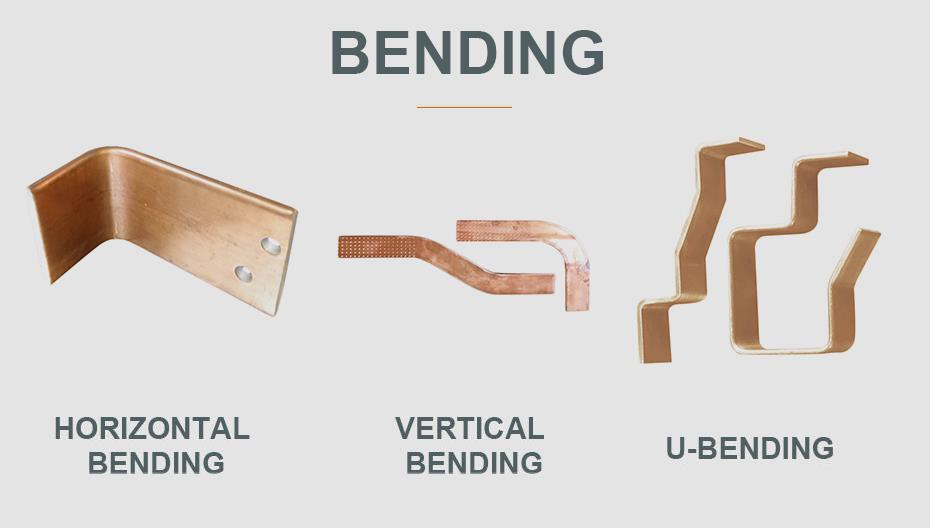

3. Образцы гибки (Различные типы профилей)
Гибочный блок закрытого типа (цельная литая рама) гарантирует жесткость конструкции при работе с максимальными сечениями 12х150 мм. Позволяет выполнять плоскостную гибку (V-образную), радиальную, вертикальную (гнутьё на ребро) и сложные виды U-образной гибки для создания компактных ошиновок в силовых шкафах.

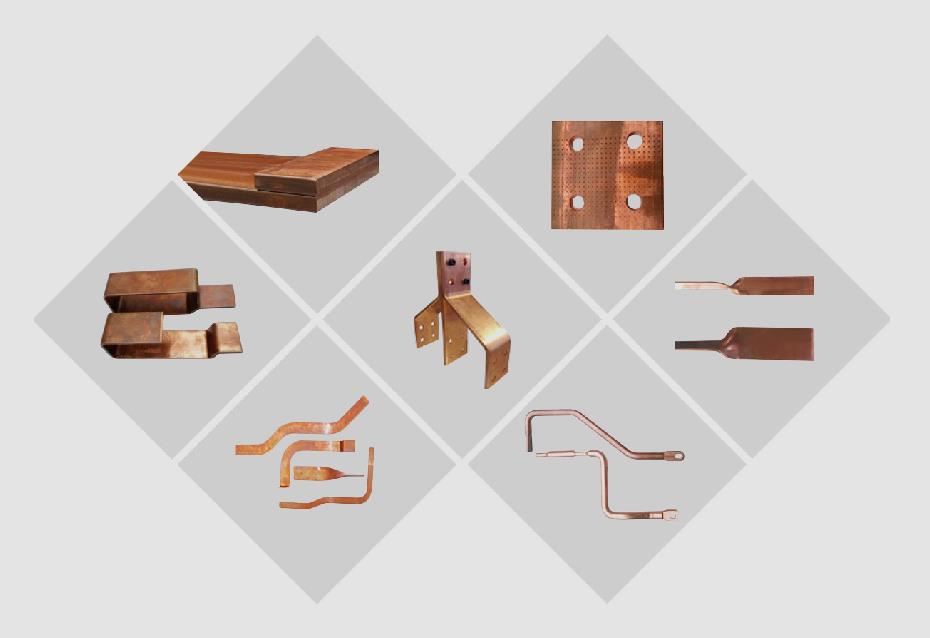

Другие примеры нестандартной металлообработки
Наш производственный комплекс

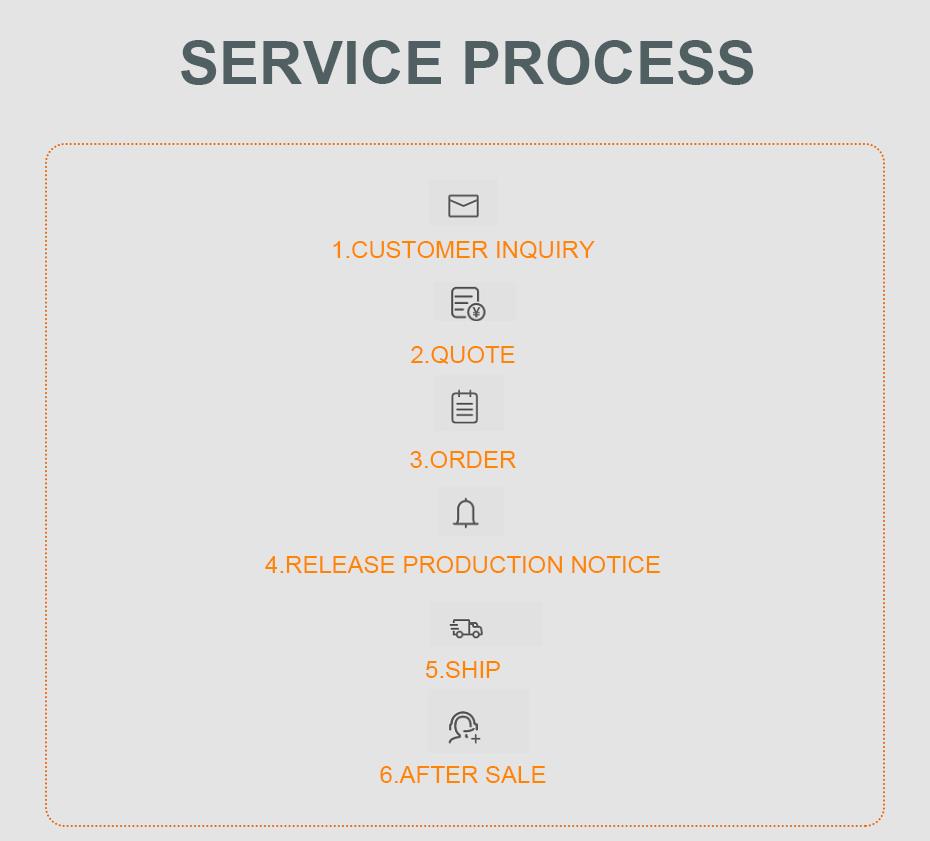

Схема взаимодействия и клиентский сервис
Запрос клиента - Техническая консультация и расчет - Договор/Оплата - Запуск в производство - Контроль ОТК и Отгрузка - Гарантийное и послегарантийное обслуживание
Наши инженеры службы технической поддержки регулярно осуществляют обратную связь с клиентами из России и СНГ, собирая отзывы для непрерывной модернизации гидравлических узлов и повышения износостойкости режущих кромок матриц.

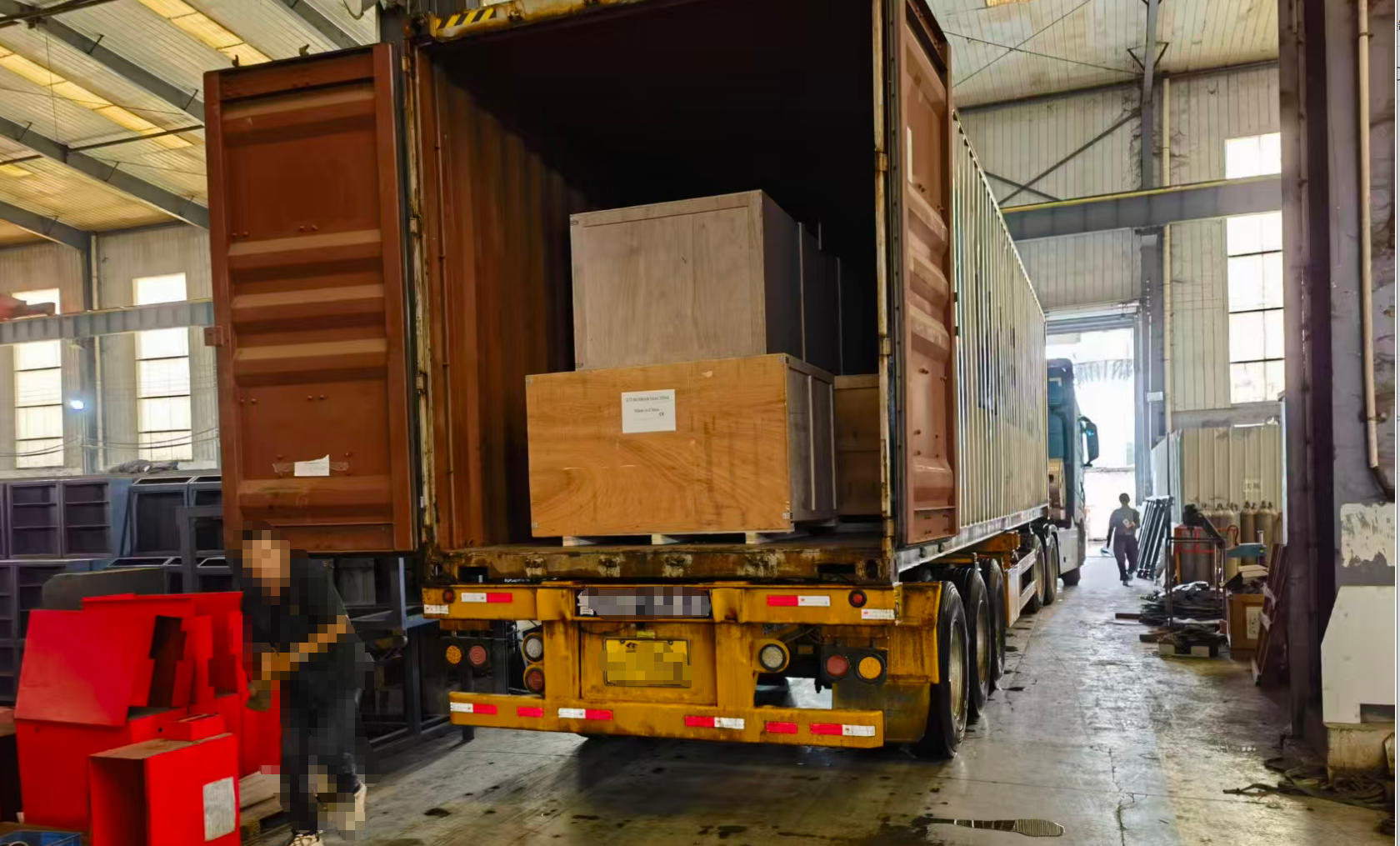

Упаковка, логистика и доставка
Для обеспечения 100% сохранности оборудования при морских и сухопутных перевозках мы используем внутреннюю герметичную обмотку влагозащитной антикоррозийной пленкой и внешнюю жесткую упаковку в глухие деревянные ящики (европаллеты), защищающие станок от вибраций и климатических воздействий.
География поставок и наши заказчики
Компания LTMC является ведущим мировым экспортером станков для обработки токоведущих шин. Благодаря безупречной жесткости станины и надежной работе гидрораспределителей, наши установки успешно эксплуатируются более чем в 100 странах мира. Среди ключевых регионов поставок: Россия, Беларусь, Казахстан, США, Великобритания, Германия, Канада, Бельгия, Аргентина, Новая Зеландия, Чехия, Румыния, Мексика, Бразилия, Саудовская Аравия и многие другие.
Видеодемонстрация работы оборудования LT Busbar Machine:
Часто задаваемые вопросы (FAQ) по станку 303U-3-C:
В1: Какие типы металлов и материалов может обрабатывать станок 303U-3-C?
О1: Гидравлический шинообрабатывающий комбайн 303U-3-C спроектирован специально для высокоточной резки, пробивки и гибки твердых и мягких медных (М1М, М1Т) и алюминиевых (АД31Т) электротехнических шин.
В2: Каковы предельные технические размеры обрабатываемых электрошин?
О2: Максимально допустимая толщина полосы для всех видов операций (рубка, перфорация, гибка) составляет 12 мм, а максимальная рабочая ширина материала — 150 мм.
В3: В чем преимущество конструкции узла пробивки отверстий (шинодыра)?
О3: Модуль штамповки оснащен механической шестипозиционной револьверной головкой. Матрицы жестко зафиксированы в поворотном диске, что предотвращает их соосное смещение, исключает частый ручной монтаж инструмента и защищает пуансон от преждевременного износа.
В4: Какое качество торца обеспечивает модуль рубки шин (шинорез)?
О4: Гильотинный узел вертикального типа осуществляет рез строго под углом 90 градусов. Срез получается гладким, ровным, без образования металлических опилок, отходов полосы, заусенцев и деформационного прогиба кромки.
В5: Какие именно конфигурации гибки доступны оператору на данном станке?
О5: Базовая комплектация позволяет выполнять стандартную горизонтальную (плоскую) гибку под заданный угол, вертикальную гибку «на ребро», а также формовать замкнутые U-образные и Z-образные перемычки для ошиновки силовых трансформаторов и шкафов.
В6: Возможно ли расширение базового функционала оборудования?
О6: Да. При заказе дополнительной оснастки станок превращается в мультифункциональный центр, способный выполнять опрессовку силовых кабельных наконечников, скручивание полосы вдоль оси («пропеллер»), калибровку и нанесение рельефного тиснения.
В7: Насколько удобен данный станок для работы в небольших цехах?
О7: Модель 303U-3-C является высокомобильной. Благодаря наличию четырех усиленных шасси, станок может быть легко перемещен силами одного оператора в любую точку сборочной площадки НКУ.
В8: Каковы требования к электрической сети и параметрам питания?
О8: Оборудование оснащено надежным электродвигателем мощностью 4 кВт. Параметры питающего напряжения согласовываются при заказе (стандартное исполнение — 380В/50Гц, трехфазное).
В9: Каковы массогабаритные характеристики установки?
О9: Физические размеры станка составляют 1720×1220×1220 мм, площадь стола — 1650×1050 мм. Общий вес оборудования в сухом состоянии — 1220 кг, что обеспечивает отличную устойчивость при работе на максимальных усилиях в 300 кН.
В10: Для каких предприятий покупка данного станка будет наиболее рентабельной?
О10: Станок идеален для заводов по производству щитового оборудования, электромонтажных организаций, цехов заготовки ошиновки КТП (комплектных трансформаторных подстанций), ГРЩ, ВРУ, КСО, а также ремонтных баз промышленных предприятий.
В11: Каковы условия гарантии и поставки запасных частей?
О11: Завод LTMC предоставляет полную официальную гарантию. Мы обеспечиваем оперативную отгрузку сменных ножей, пуансонов и матриц для перфорации, а также оказываем дистанционные технические консультации по пусконаладке 24/7.
