Продукт:

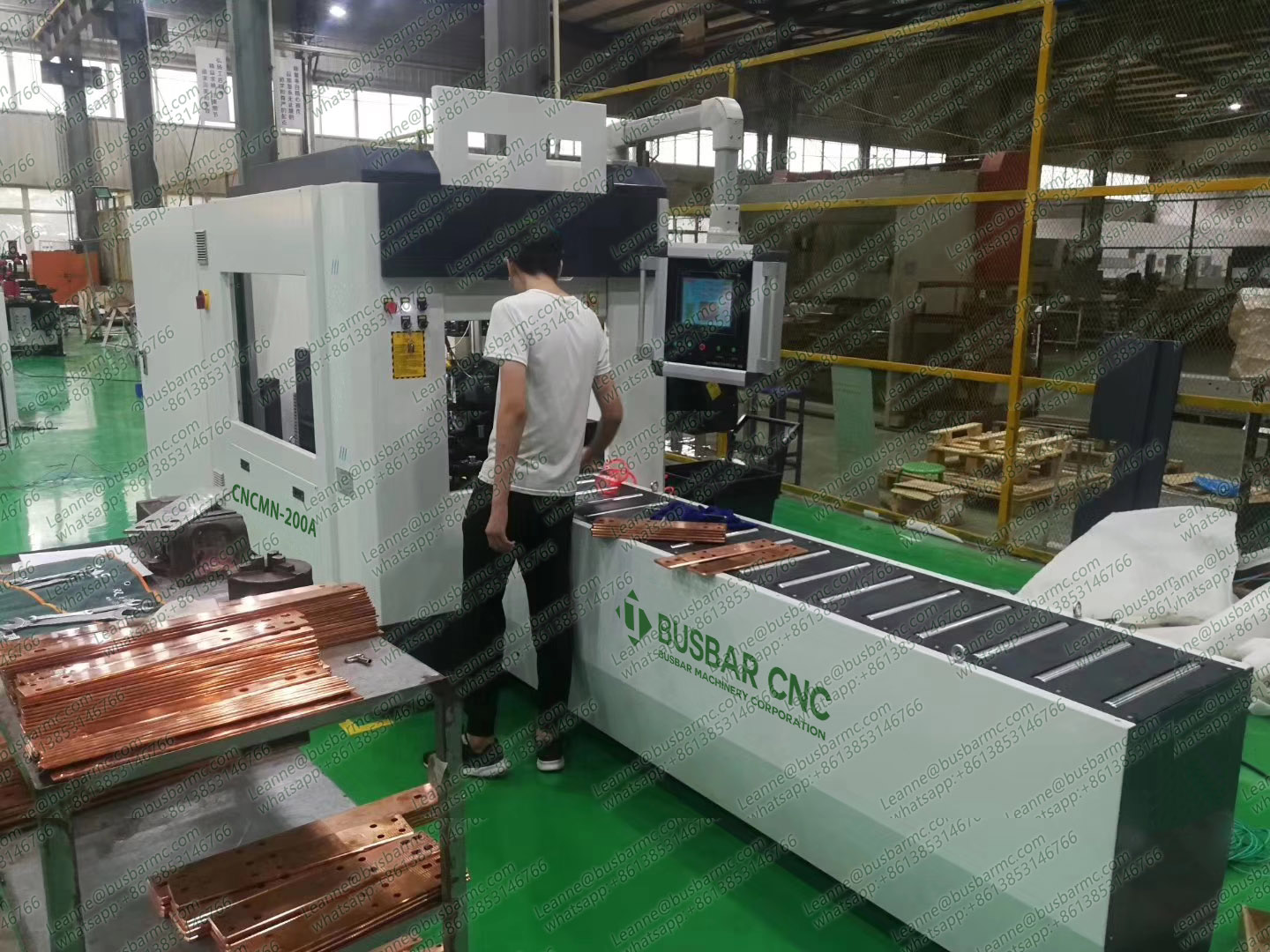

CNC фрезерный станок для медных шин / Автоматический двусторонний фрезерный станок с ЧПУ CNCDMN-200A
Серия: CNCDMN-200A
Описание программы подготовки кадров:
Программа обучения работе на высокотехнологичных станках с ЧПУ демонстрирует отличные результаты трудоустройства выпускников. Наша учебная база готовит операторов для работы на передовом оборудовании для обработки медных шин, обеспечивая высокий уровень технической грамотности.
Основное назначение станка:
Данный фрезерный станок представляет собой высокоэффективное автоматизированное оборудование (11-осевое ЧПУ), специально разработанное для точной радиусной обработки углов медных и алюминиевых шин. Он применяется для фрезерования и скругления торцов на шинах толщиной 4-16мм и шириной 30-200мм.

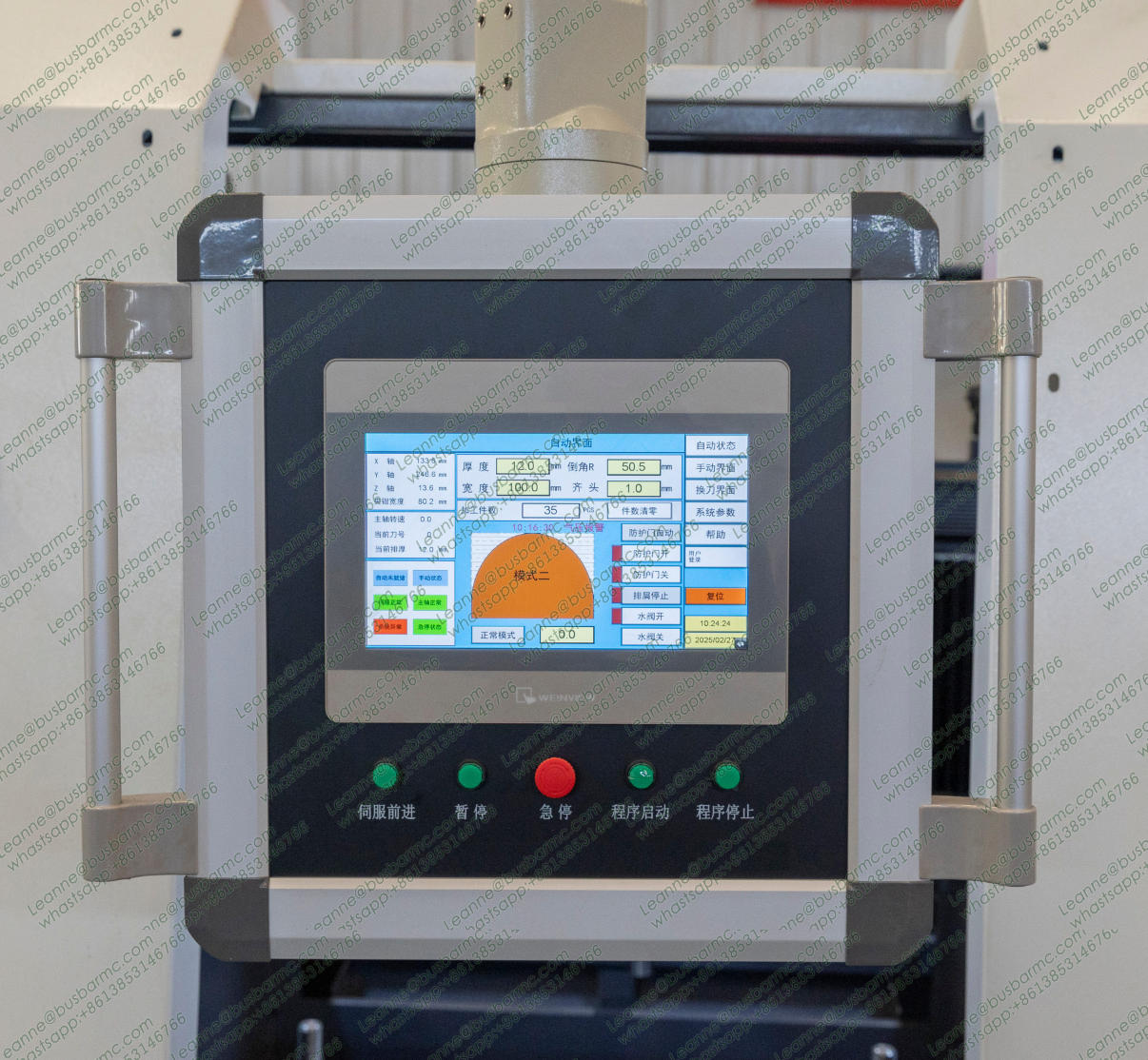

Режим управления:
Электрическое управление осуществляется 5-осевой системой ЧПУ. Подача и резка выполняются за счет работы шпиндельного узла и серводвигателей. Зажим и разжим инструмента — пневматические.
Конструкция и особенности:

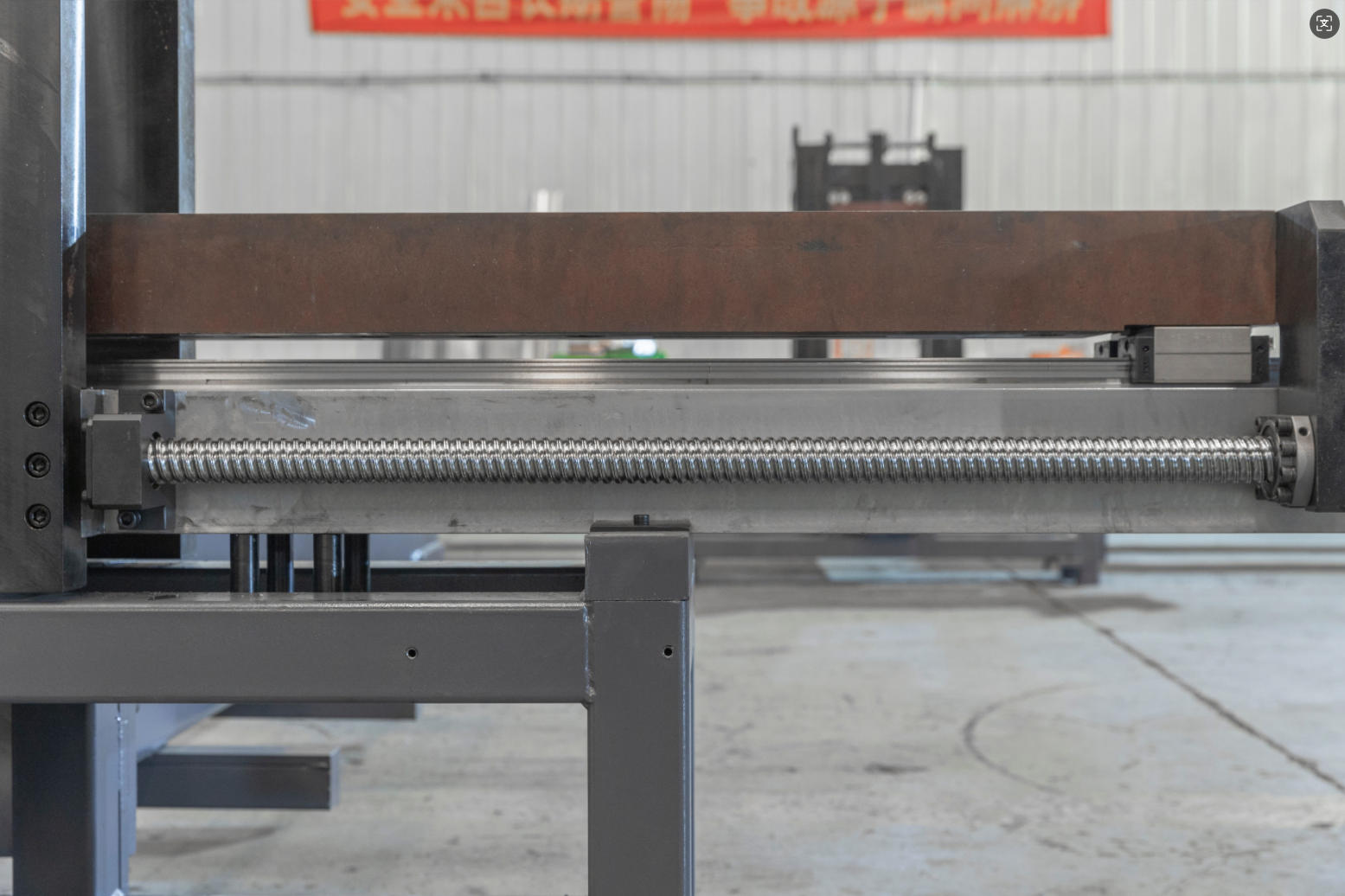

Станок состоит из портала, направляющих, серводвигателей, силовых головок и системы ЧПУ. Цельносварная стальная коробчатая рама обеспечивает высокую жесткость при фрезеровании. Применение ШВП и линейных направляющих гарантирует минимальные вибрации.
Станок оснащен 6-позиционным магазином инструментов для автоматической смены фрез. Метод обработки двумя портальными шпинделями исключает ручное вмешательство, что делает его незаменимым при производстве НКУ и трансформаторных подстанций.
Технические параметры:
| № | Наименование | Ед. изм. | Параметр |
|---|---|---|---|
| 1 | Макс. скорость шпинделя | r/min | 6000 |
| 2 | Мощность главного двигателя | KW | 3.7 |
| 3 | Тип конуса шпинделя | - | BT40 |
| 4 | Ход по оси X | mm | 525 |
| 5 | Ход по оси Y | mm | 500 |
| 6 | Скорость по оси X/Y | m/min | 15 |
| 7 | Толщина заготовки | mm | 4–16 |
| 8 | Ширина заготовки | mm | 30–200 |
Параметры управления и комплектация:
| № | Деталь | Бренд |
|---|---|---|
| 1 | Сервопривод | Rexroth |
| 2 | Контроллер ЧПУ | BECKHOFF (Германия) |
| 3 | ШВП и направляющие | HIWIN/TBI |
| 4 | Давление пневмосистемы | 0.6–0.8 MPa |
| 5 | Общая мощность | 12 KW |
Часто задаваемые вопросы (FAQ):
В: Подходит ли станок для серийного производства НКУ?
О: Да, автоматическая смена инструментов и ЧПУ-управление делают его идеальным для выпуска электротехнических шкафов.
В: Какая точность обработки?
О: Точность позиционирования по осям X и Y составляет ±0.08 мм.
Демонстрация работы:

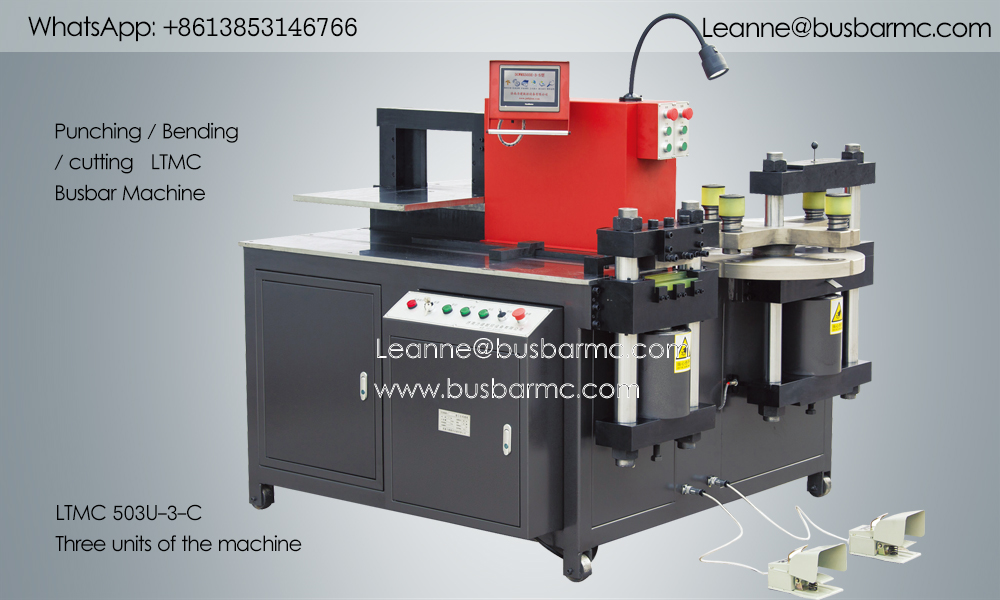

Для подбора оптимального решения посетите наш каталог станки для шинообработки или узнайте подробнее про станки для снятия фаски.
